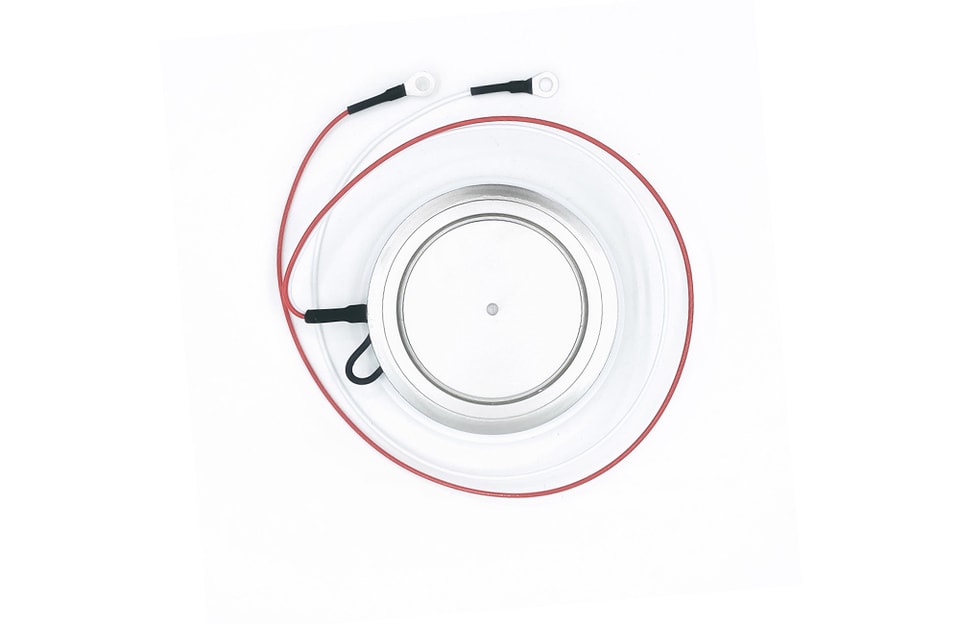

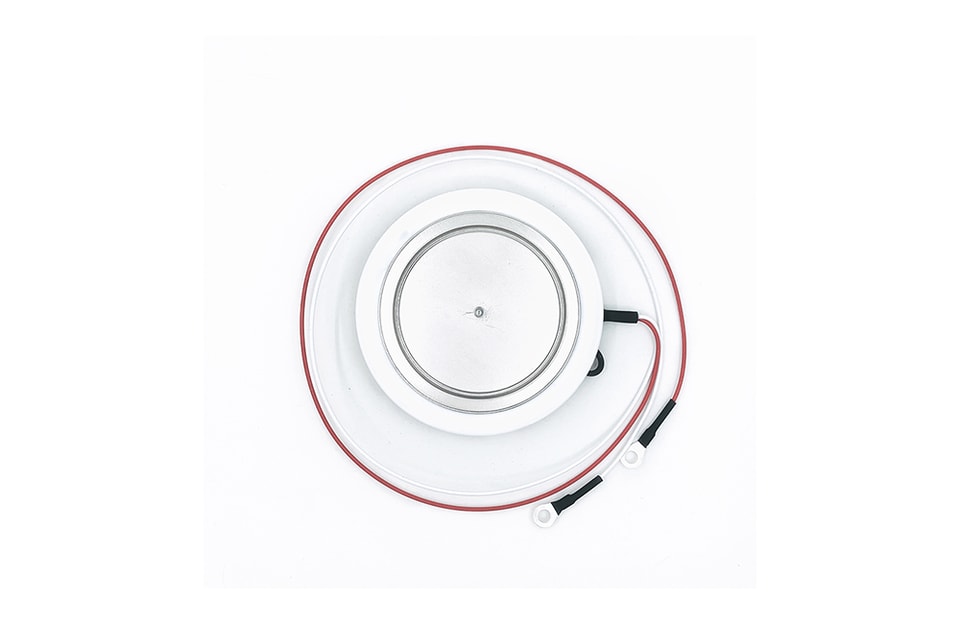

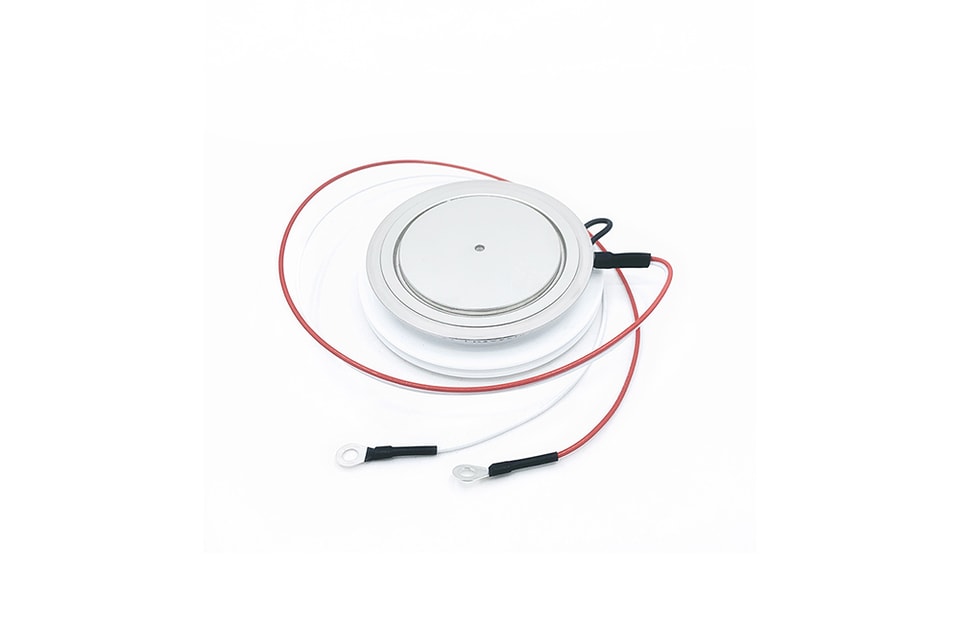

ثايرستور RCT سريع التبديل عكسي التوصيل 1300V

نوع الجهاز

VDRM

VDSM

SHR400R22

1300

1300

تسرب الذروة المتكرر في حالة الإيقاف

I_DRM

35mA

المعدل الحرج لارتفاع الجهد

dV/dt

1000 V/mثانية

المعلمة

الرمز

الحد الأدنى

الحد الأقصى

نموذجي

الوحدات

الظروف

القيمة الفعّالة لتيار حالة التوصيل

I_{القيمة الفعالة}

 630

A

القيمة الاسمية

متوسط تيار الحالة الموصلة

I_T(AV)

   400

A

متواصل أحادي الطور، موجة نصف جيبية، 180°التوصيل

تيار اندفاعي ذروي لدورة واحدة تيار حالة التوصيل (غير متكرر)

I_TSM

7200

A

50Hz، موجة جيبية-

الشكل، 180^oالتوصيل، T_j = 115 ^oC

I²tالقيمة الحدية

I²t

200x10³

(تيار التوصيل)

A²s

31x10³

(تيار العكس)

جهد الذروة في حالة التوصيل

V_TM

3.0

V

I_TM=1250A; T_j= 25 ^oC

المعدل الحرج لارتفاع

التيار

di/dt

      100

A/ms

V_D=1/2V_DRM,I_TM=800A f=60H_ZI_GM=1.5A,di_G/dt=1.0A/us,Tj=115℃

متوسط تيار العكس

I_R(AV)

     150

A

متواصل أحادي الطور، موجة نصف جيبية، 180°التوصيل

RMتيار العكس S

I_R(RMS)

235

A

جهد العكس الأقصى

V_RM

2.5

V

I_RM=500A, T_j= 25 ^oC

تيار اندفاعي ذروي لدورة واحدةالعكسالتيار (غير متكرر)

I_RSM

2500

A

50Hz، موجة جيبية-

الشكل، 180^oالتوصيل، T_j = 115 ^oC

المعدل الحرج لـالحرجلـجهد الإطفاء في حالة عدم التوصيل أثناء التبديل

(dv/dt)_C

200

A/ms

I_TM=2000A,tw=60us,I_RM=1000A, ,V_DM=1/2V_DRM,عرض النبضة 60ms,Tj=115℃,

المعلمة

الرمز

الحد الأدنى

الحد الأقصى

النوعي

الوحدات

الظروف

أقصى تبديد قدرة للبوابة

P_GM

20

واط

t_p= 40 ميكروثانية

تبديد القدرة المتوسطة للبوابة

P_G(AV)

4

واط

تيار البوابة الأقصى

I_GM

4

A

تيار البوابة المطلوب لبدء تشغيل جميع الوحدات

I_GT

200

mA

V_D= 6 فولت;R_L = 6أوم;T_C= 25 ^oC

تيار الإمساك

I_ع

500

T_j = 25 ^oC;R_L = 6أوم

جهد البوابة المطلوب لبدء تشغيل جميع الوحدات

V_GT

3.0

V

V_D= 6 فولت;R_L = 6أوم;T_C= 25^oC

جهد الذروة غير المُشغِّل

V_GD

0.15

V

T_j = 115 ^oC;V_D=1/2V_DRM
