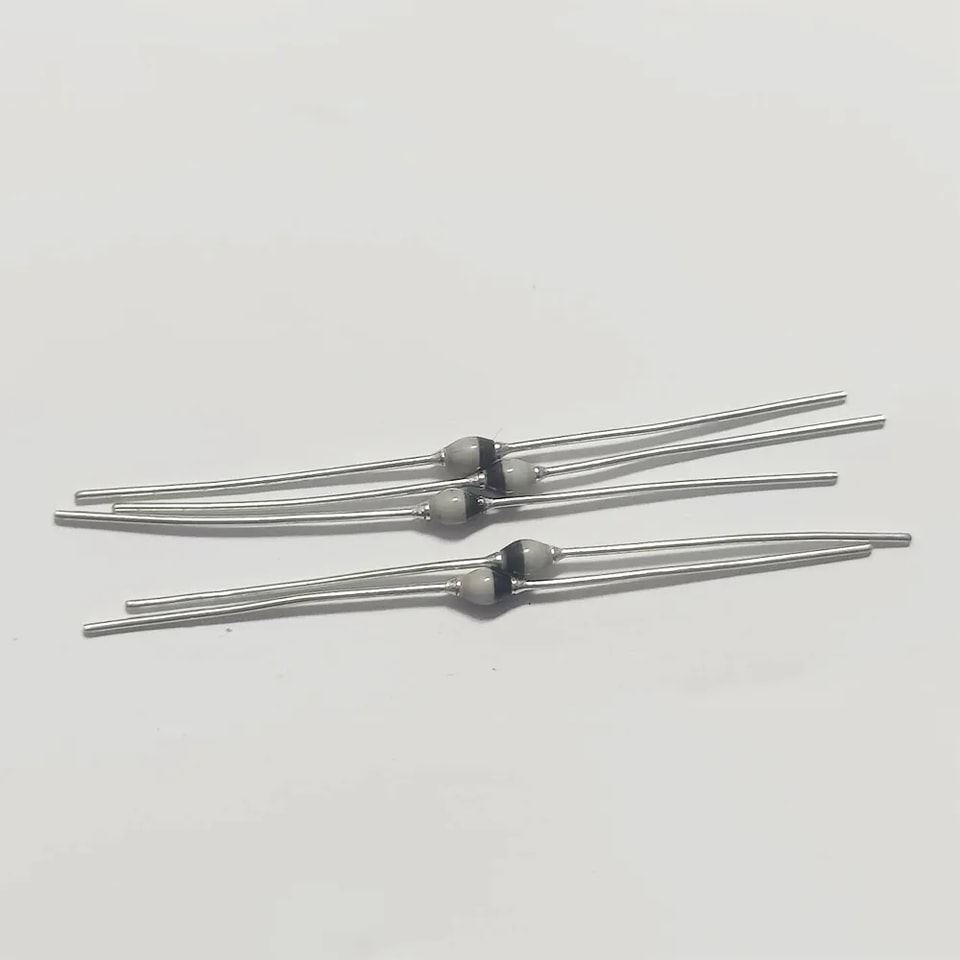

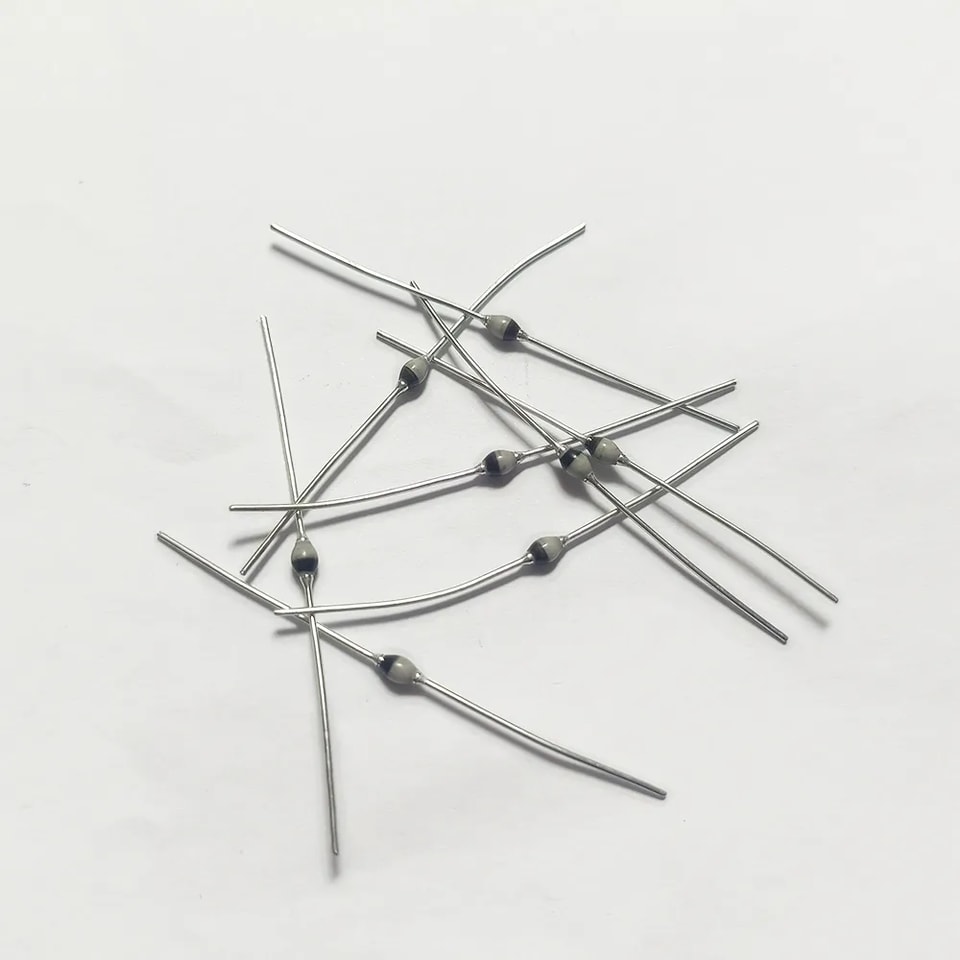

YZPST-BYT62

الحدود القصوى والخصائص الكهربائيةالحدود القصوى والخصائص الكهربائية

(أحادي الطور، نصف موجة، 60Hz، حمل مقاوم أو حثي رأتـب عند 25。مئوية، ما لم يُذكر خلاف ذلك،

وللحمل السعوي، خفّض التياربمقدار 20%)

الرمز

BYT62

الوحدات

الحد الأقصى متكرر الذروة الجهد العكسي

Vrrm

2400

V

الحد الأقصى جهد RMS

Vrms

1680

V

الحد الأقصى تيار مستمر جهد الحجب

Vdc

2400

V

الحد الأقصى للمتوسط أمامي مقوم التيار

If(av)

0.35

A

غير متكرر الذروة أمامي نبضة اندفاعية التيار عند tp=10ms موجة جيبية نصفية

Ifsm

10.0

A

الحد الأقصى لحظي أمامي الجهد عند0.5A

Vf

3.0

V

الحد الأقصى تيار مستمر تيار التسرب العكسي                           Ta =25。C

عند المقنن تيار مستمر الحجب الجهد                             Ta=150。C

Ir

10.0

250.0

μA

نموذجي الاستعادة العكسي الزمن                            (ملاحظة 1)

Trr

2000

nS

نموذجي الحرارية المقاومة                                   (ملاحظة2)

Rth(ja)

60

كلفن/واط

درجة حرارة التخزين والتشغيل للوصلةunction Temperature

Tstg, Tj

-65 إلى +175

C。

ملاحظة:

1.  الاستعادة العكسي الشرط If =0.5A, Ir=1.0A, Irr =0.25A

2.  on PC مع التباعد 25مم
