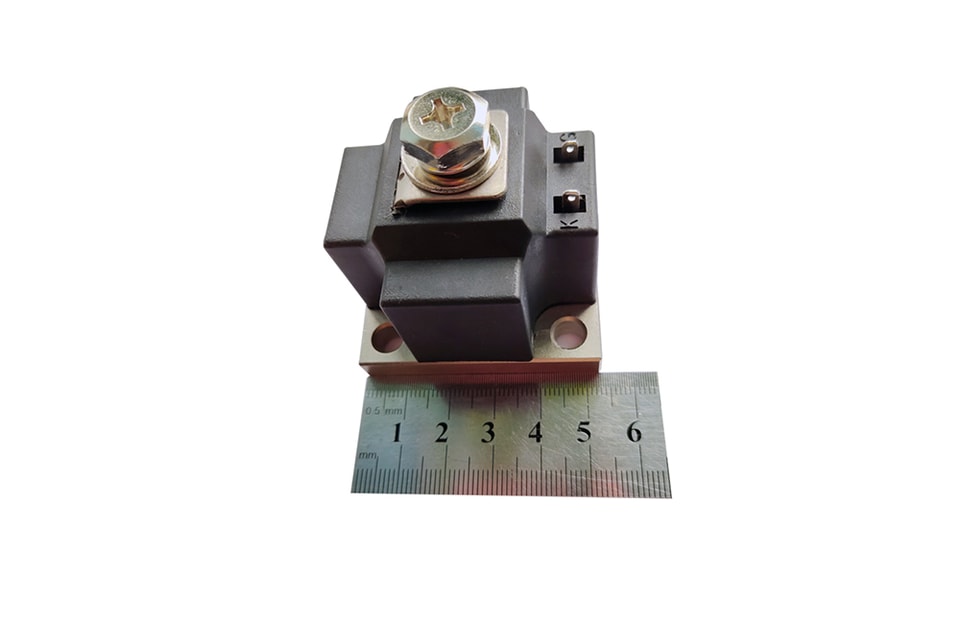

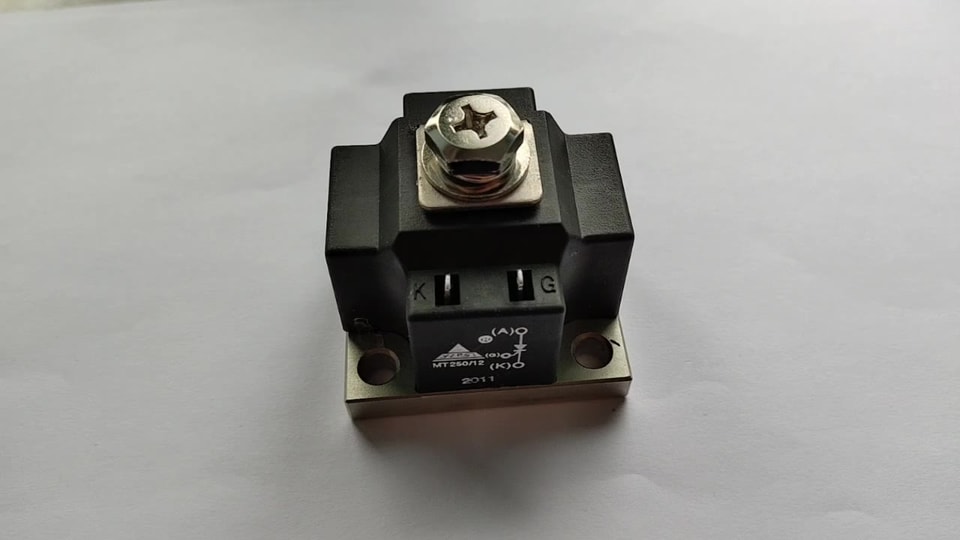

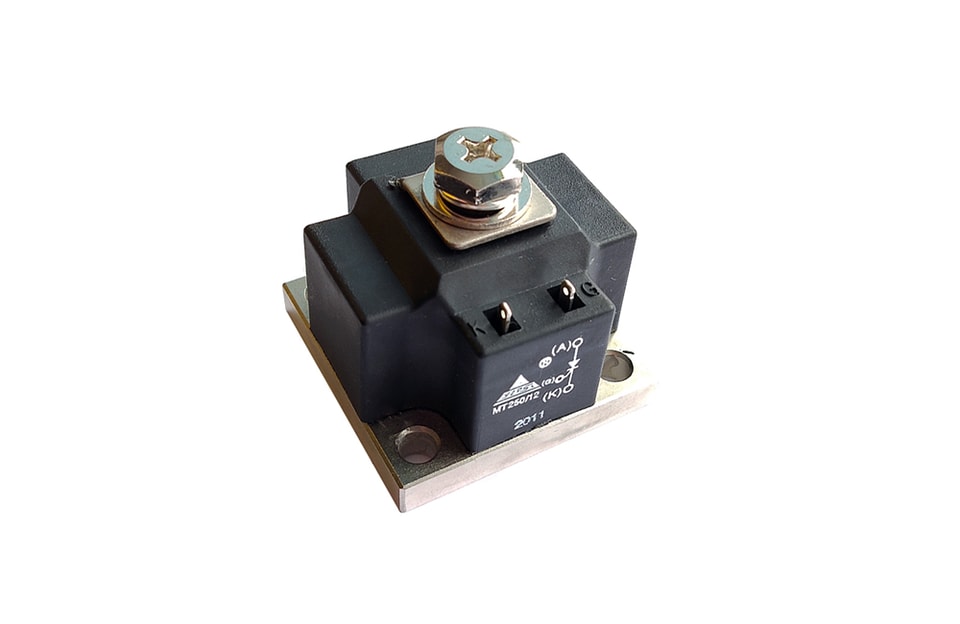

أحاديوحدات الثايرستور
YZPST-MT(R)250A1200V
الميزات
· عبوة قياسية صناعية
· قاعدة معزولة كهربائيًا
· انتقال حراري عبر قاعدة معدنية معزولة من السيراميك بأكسيد الألومنيوم
· شريحة ملحومة على ركيزة نحاسية مباشرة مكسوة بالألمنيوم2O3سيراميكي
· شريحة ثايرستور ببوابة مركزية
التطبيقات النموذجية
· التحكم في محركات التيار المستمر
· بادئات تشغيل ناعمة لمحركات التيار المتناوب
· التحكم في درجة الحرارة
· تعتيم احترافي للإضاءة
VDRM/فولتRRM |
| 1200/1200 | V |
VRSM |
| 1300 | V |
الحدود القصوى
الرمز | الشرط | المطلقة | الوحدة |
IT(AV) | sin. 180; Tc=85°C, | 250 | A |
ITSM | Tvj=25°C; 10 ms | 9500 | A |
I2t | Tvj=25°C; 8,3…10 ms | 450 | kA2S |
(di/dt)cr |
| 130 | أمبير/ميكروثانية |
Viso | A.C.1 ثانية /1 دقيقة. |
| V |
Tj |
| -40 ~ +125 | °C |
Tstg |
| -40 ~ +125 | °C |
واط |
| - | g |
الخصائص الكهربائية
الرمز | الشرط | المطلقة | الوحدة |
IDRM/IRRM | عند VDRM، Tj=125°C | 85 | mA |
VT | تيار حالة التوصيل 750A، Tj=25°C | 1.43 | V |
VT(TO) | Tj=125°C | 0.81 | V |
tgd | Tj=25°C | 1 | us |
tq | Tj=125°C | 150 | us |
IGT/فولتGT | Tj=25°C | 145 / 2 | mA/V |
VGD | Tj=125°C | 0.25 | V |
(dv/dt)cr | Tj=125°C | 1000 | V/us |
Iع | Tj=25°C، نموذجي / أقصى | 140/450 | mA |
IL | Tj=25°C، نموذجي / أقصى | 200/1800 | mA |
Rθj-c | لكل وحدة | 0.0455 | K/W |
الرسم التوضيحي الخارجي
لمزيد من المعلومات حولYZPST-MT(R)250A1200Vيرجى تنزيل ملف PDF أعلاه باسم "YZPST-MT(R)250-12-I903x"
