وحدة الدايود YZPST-MFC90-1200
YZPST-MFC90-1200
الجهد القياسي 1200V موديول الدايود MFC90-1200
الميزات
الجهد القياسي
لوحة قاعدة معزولة كهربائيًا
قدرة عالية على التحمل
مفاصل ملحومة بشكل صعب لضمان الموثوقية العالية
التطبيقات النموذجية
تحكم محرك العاصمة (على سبيل المثال ، لأدوات الآلات)
مُبدلات السرعة لمحركات التيار المتردد
التحكم في درجة الحرارة (على سبيل المثال ، للأفران والعمليات الكيميائية)
تعتيم الضوء المحترف (الاستوديوهات والمسارح)
YZPST-MFC90-1200
الجهد القياسي 1200V وحدة الدايود MFC90-1200
الميزات
الجهد القياسي
لوحة القاعدة معزولة كهربائيًا
قدرة عالية على التحمل للارتفاعات الكبيرة
وصلات ملحومة بشدة لضمان الموثوقية العالية
التطبيقات النموذجية
تحكم محركات التيار المستمر (على سبيل المثال، لأدوات الآلات)
بدء تشغيل محركات التيار المتردد بشكل ناعم
التحكم في درجة الحرارة (على سبيل المثال، للأفران، العمليات الكيميائية)
تعتيم الضوء المحترف (الاستوديوهات، المسارح)
القيم القصوى
|
رمز |
الشرط |
التصنيفات |
وحدة |
|
IT (AV) |
مرحلة واحدة، نصف موجة، 180° التوصيل Tc: 85℃ |
90 |
A |
|
ITSM |
Tj=25℃/Tj=125℃ |
2000/1750 |
A |
|
I2t |
Tj=25℃/Tj=125℃ |
20000/15000 |
A2 S |
|
(Di/DT)cr |
Tj=125℃ |
100 |
A/us |
|
Viso |
A.C.1min |
2500 |
V |
|
Tj |
|
-40~+125 |
℃ |
|
Tstg |
|
-40~+125 |
℃ |
|
W |
|
100 |
g |
الخصائص الكهربائية tics
|
رمز |
الشرط |
التصنيفات |
وحدة |
|
VDRM/VRRM |
|
1200/1200 |
V |
|
IDRM |
AtVDRM، مرحلة واحدة، نصف موجة، Tj=125℃ |
20 |
mA |
|
IRRM |
AtVDRM، مرحلة واحدة، نصف موجة، Tj=125℃ |
20 |
mA |
|
VTM |
تيار الحالة الساكنة 300A، Tj=25℃ |
1.75 |
V |
|
IGT/VGT |
Tj=25℃، IT=1A، VD=6V |
150/2.5 |
mA/V |
|
VGD |
Tj=125℃, VD=1/2VDRM |
0.25 |
V |
|
DV/DT |
Tj=125℃, VD=2/3VDRM, |
500 |
V/us |
|
IH |
Tj=25℃ |
200（الحد الأقصى） |
mA |
|
IL |
Tj=25℃ |
400（الحد الأقصى） |
mA |
|
Rth(j-c) |
لكل وحدة نمطية sin180 |
0.15 |
℃/واط |

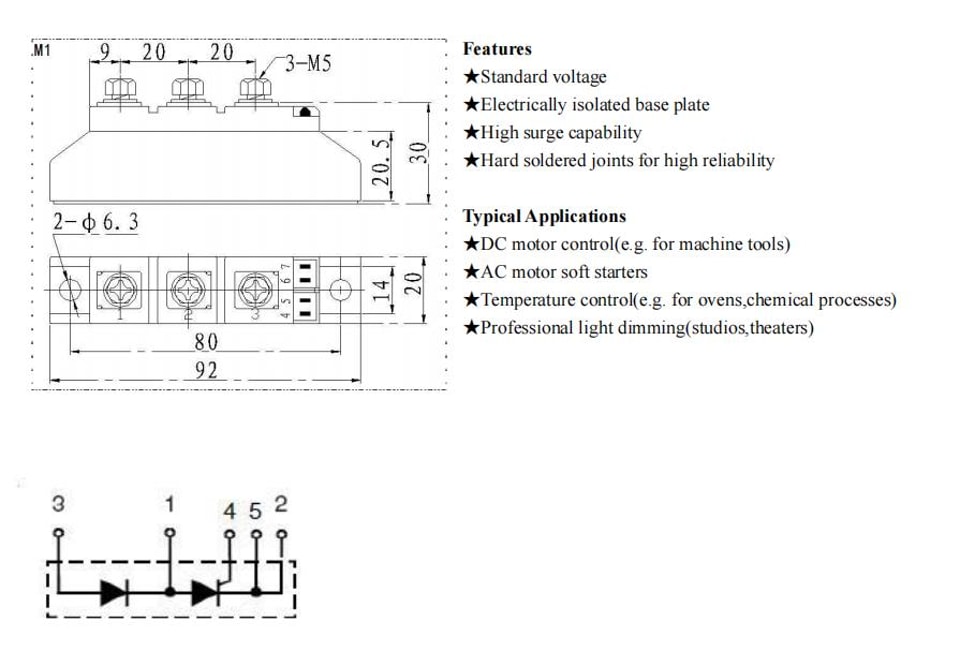

مخطط الحالة والأبعاد
