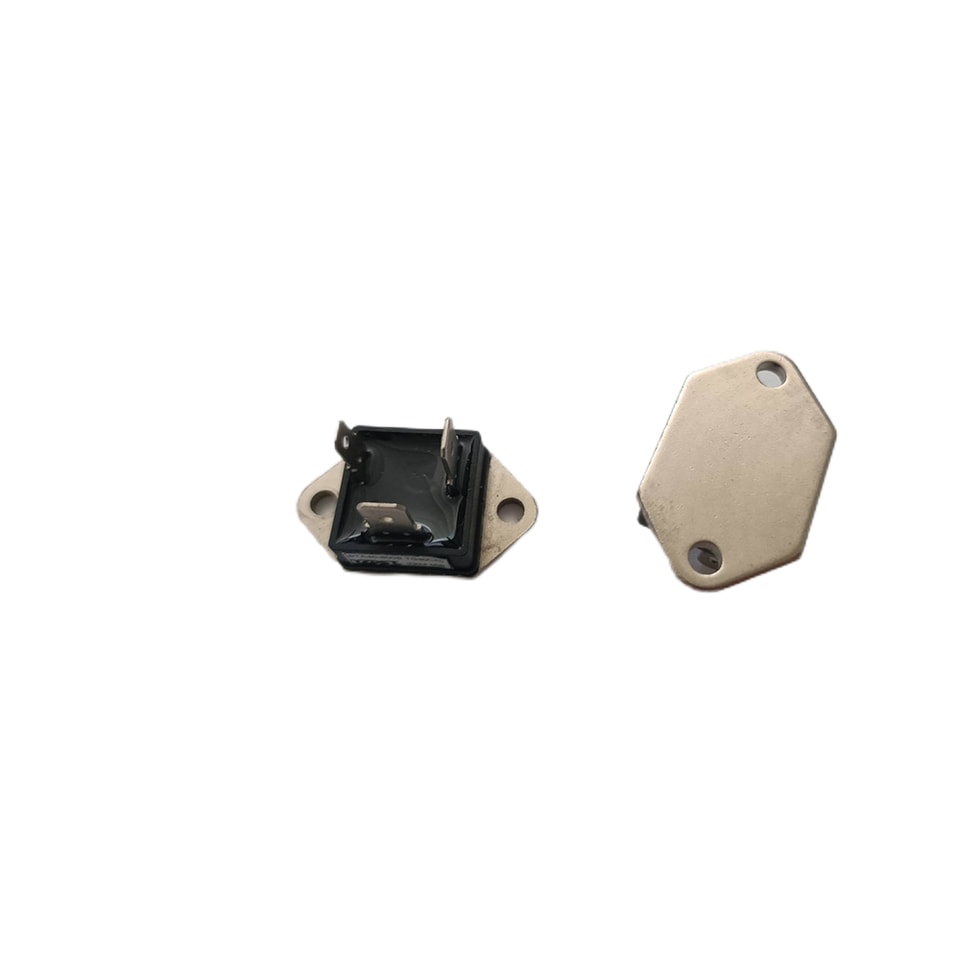

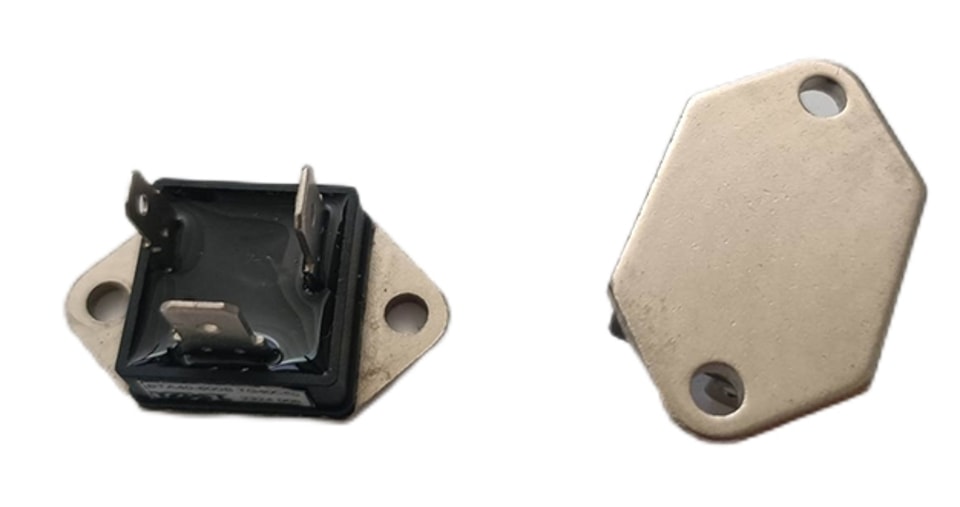

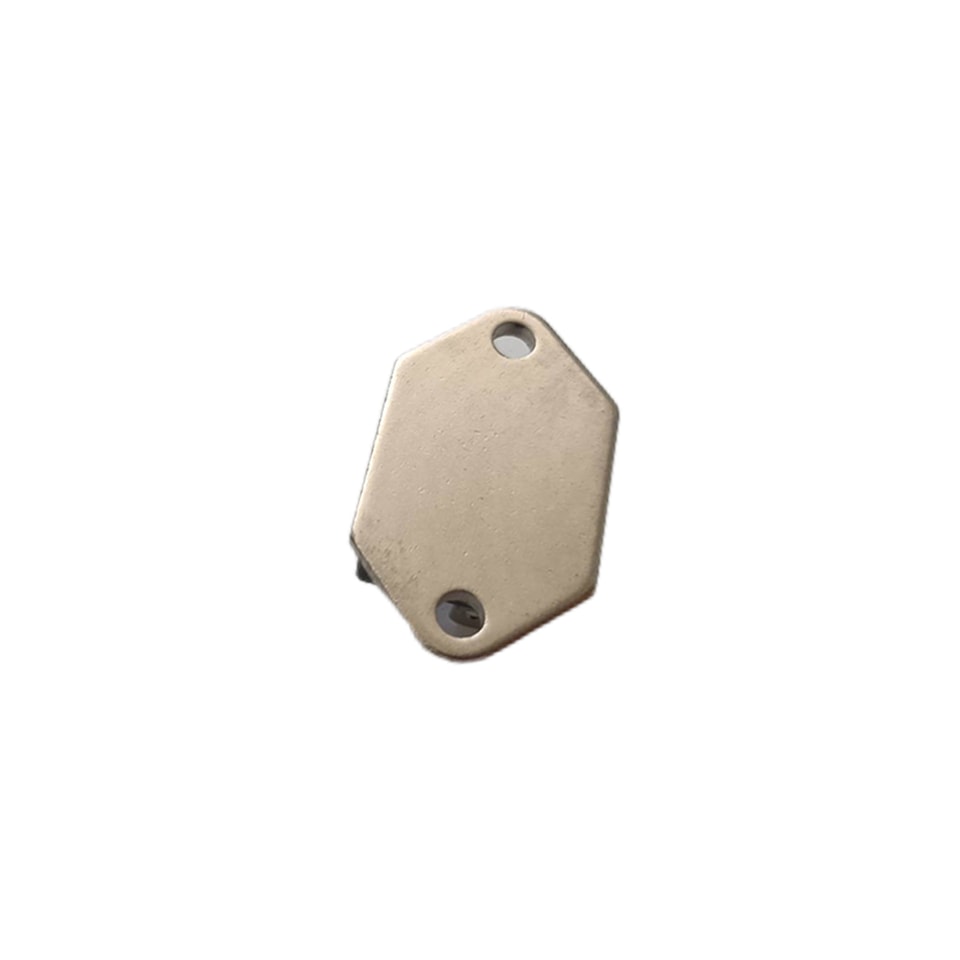

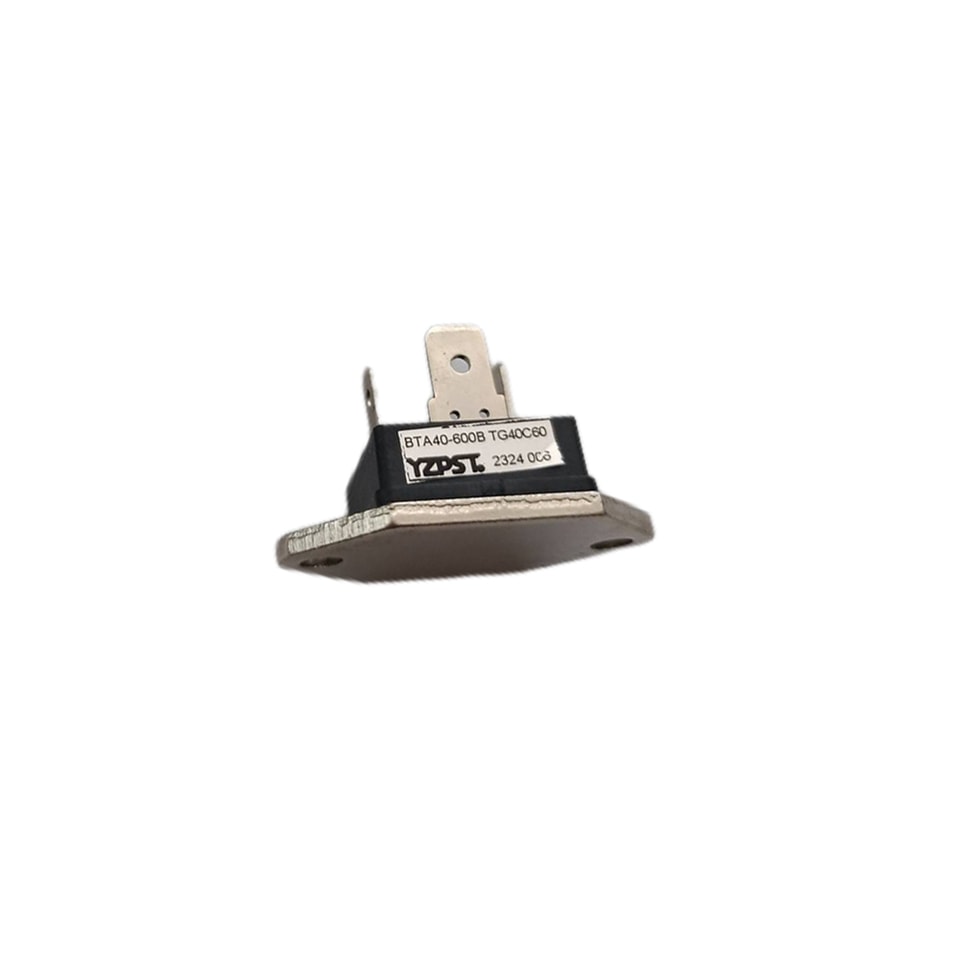

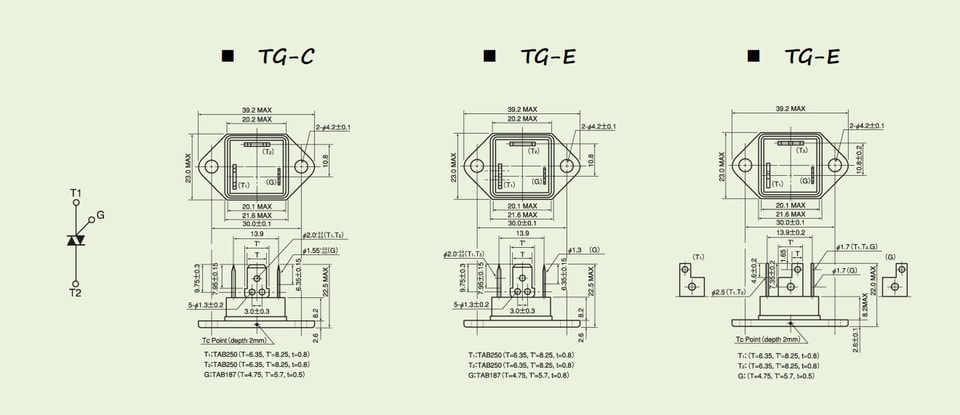

YZPST-BTA40-600B TG40C60 ‏TRIAC‏ مصبوب معزول بقدرة 40 أمبير، ‏BTA40-600B TG40C60‏ هي ‏TRIAC‏ات مصبوبة معزولة

الرمز

العنصر

الظروف

المطلقة

الوحدة

I_{T RMS}

تيار حالة التوصيل الفعّال (R.M.S.)

Tc

40

A

I_TSM

تيار التوصيل عند الاندفاع

دورة واحدة، 50 هرتز/، ذروة، غير متكرر

400

A

I²t

I2t

قيمة تيار الاندفاع لدورة واحدة

880

A²S

P_GM

قدرة التبديد القصوى للبوابة

10

واط

P_{G AV}

قدرة التبديد المتوسطة للبوابة

1

واط

I_GM

تيار البوابة الأقصى

8

A

V_GM

جهد البوابة الذروي

10

V

di/dt

المعدل الحرج لارتفاع تيار الحالة الموصلة

IG=100mA,Tj=25 VD=1/2VDRM dIG/dt=1A/μS

50

A/ميكروثانية

Tj

درجة حرارة الوصلة أثناء التشغيل

-25～+125

℃

T_stg

درجة حرارة التخزين

-40～+125

℃

V_ISO

جهد الانهيار العازل R.M.S.

تيار متناوب لمدة دقيقة واحدة

2500

V

عزم التثبيت M4

القيمة الموصى بها 1.0 ～1.4（10～14）

14

kgf.CM

الرمز

العنصر

المطلقة

الوحدة

TG40C60

TG40C80

TG40C100

TG40C12

V

V_DRM

جهد الحالة غير الموصلة الأقصى المتكرر

600

800

1000

1200

V

الرمز

العنصر

الظروف

المطلقة

الوحدة

I_DRM

تيار الحالة غير الموصلة الأقصى المتكرر

VD=VDRM، طور أحادي، موجة نصفية، Tj=125℃

5

mA

V_TM

جهد الحالة الموصلة الأقصى

تيار الحالة الموصلة تيار الحالة الموصلة √2X IT (RMS)، قياس فوري

1.55

V

I _GT1 +

1

تيار إطلاق البوابة، الحد الأقصى

Tj =25℃، IT=1A، VD=6V

50

mA

I _GT1 -

2

Tj =25℃، IT=1A، VD=6V

50

mA

I _GT3 +

3

-

mA

I _GT3 +

4

Tj =25℃، IT=1A، VD=6V

50

mA

V _GT1+

1

جهد إطلاق البوابة، الحد الأقصى

Tj =25℃، IT=1A، VD=6V

3

V

V _GT1-

2

Tj =25℃، IT=1A، VD=6V

3

V

V _GT3+

3

-

V

V _GT3-

4

Tj =25℃، IT=1A، VD=6V

3

V_GD

جهد البوابة غير المسبِّب للتشغيل، الحد الأدنى

Tj =25℃, VD=1/2VRRM

0.2

V

tgt

زمن التشغيل، الحد الأقصى

IT=(RMS),IG=100mA,VD=1/2VDRM,Tj=25℃,dIG/dt=1A/μS

10

V

dv/dt

الحد الحرج لمعدل ارتفاع جهد حالة التوصيل، الحد الأدنى

Tj=25℃,VD=2/3VDRM موجة أسية.

500

V/μS

(dv/dt) c

الحد الحرج لمعدل ارتفاع جهد حالة الإيقاف عند التبديل، الحد الأدنى

Tj=25℃,VD=2/3VDRM di/dtc=15A/μS

5

V/μS

I_ع

تيار التمسك، نموذجي

Tj =25℃

60

mA

R_θj-c

الممانعة الحرارية، الحد الأقصى

من الوصلة إلى العلبة

0.9

℃/W
