مكوّن قدرة

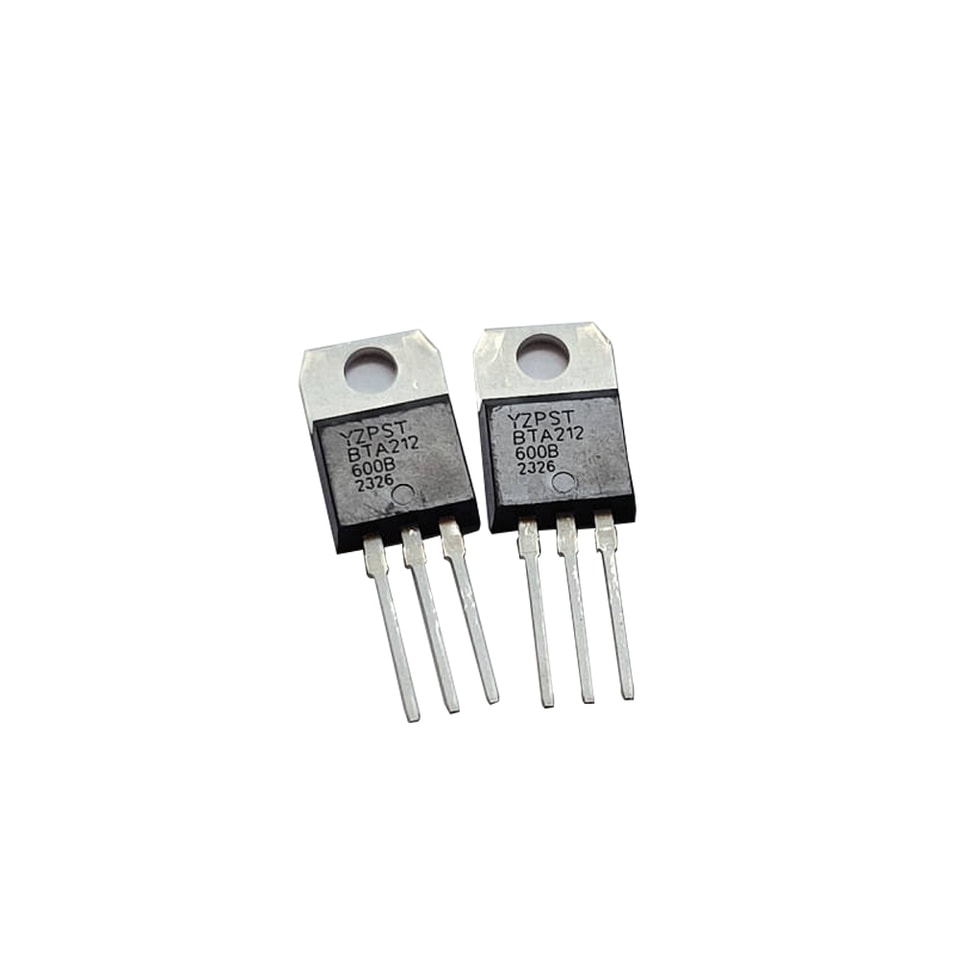

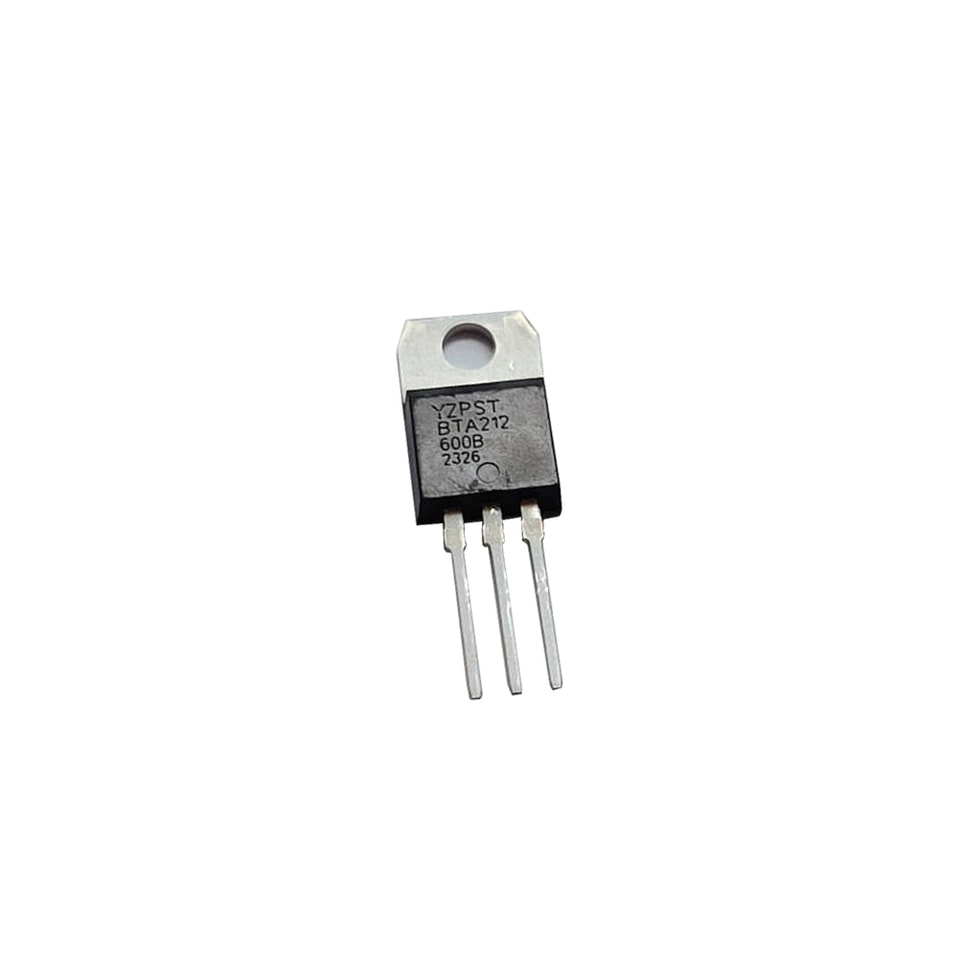

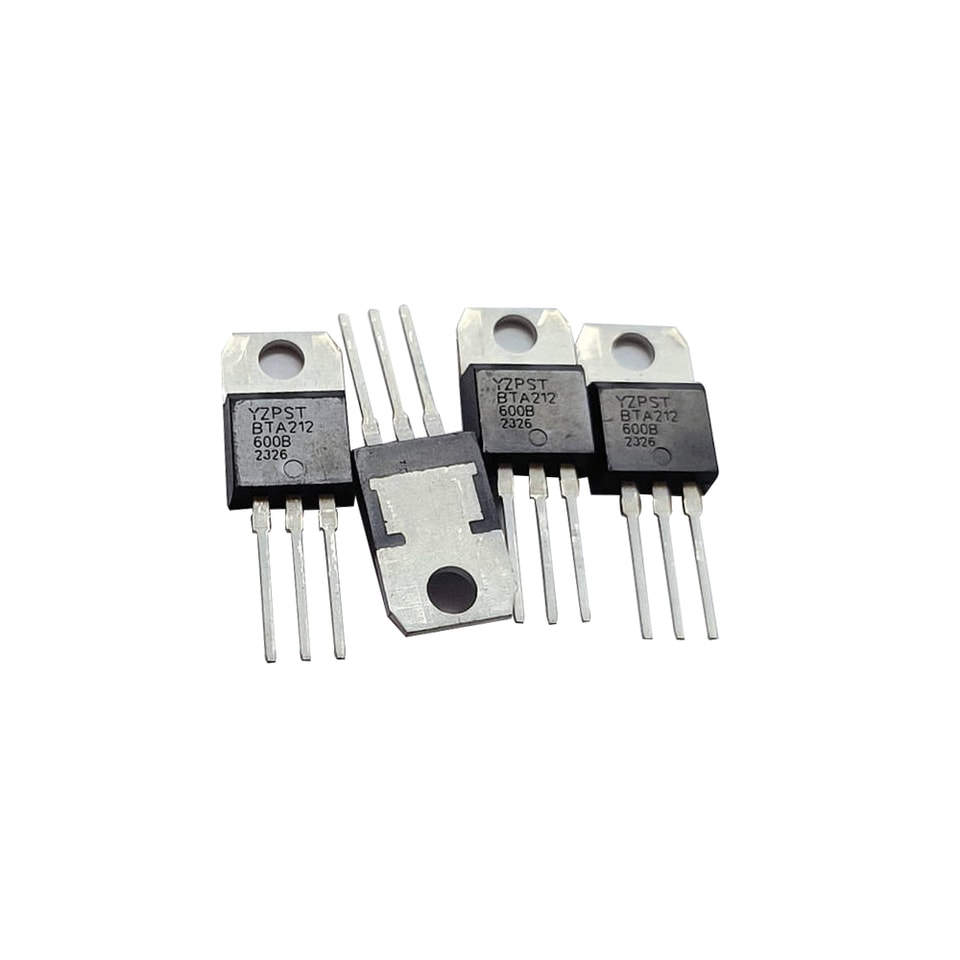

YZPST-BTA212-600B
✓المعلومات الفنية للمنتج✓دعم اختيار موجه للتطبيق✓استفسار عبر الكتالوج والمتطلبات
البريد الإلكترونيinfo@yzpst.net
الهاتف+86 138 0527 8321
نصيحة: أدرج رقم القطعة، والجهد/التيار المستهدف، وبيئة التطبيق.
مركز المستندات
التنزيلات والملفات الفنية
ثايرستورات ثلاثية ذات بوابة حساسة YZPST-BTA212-600B
الوصف العام
ثايرستورات ثلاثية ذات بوابة حساسة ومُمرَّرة التغليف في غلاف بلاستيكي، مخصصة للاستخدام في تطبيقات التبديل ثنائي الاتجاه والتحكم بالطور للأغراض العامة، حيث تكون الحساسية العالية مطلوبة في جميع الأرباع الأربعة.
الحدود القصوى المطلقةS ( Ta = 25 OC)
| المعلمة | الرمز | نموذجي | الوحدة |
| جهود القمة العكسية المتكررةالتوصيل الجهود | VDRM | 600 | V |
| VRRM | |||
| تيار الحالة الموصلة RMS | IT(RMS) | 12 | A |
| تيار القمة غير المتكرر | ITSM | 95 | A |
| في حالة التشغيل | |||
| أقصى درجة حرارة لوصلة التشغيل | Tj | 110 | oC |
| الحرارة | |||
| درجة حرارة التخزين | Tstg | -45~ 150 | oC |
الخصائص الكهربائية (Ta = 25 OC)
| المعلمة | الرمز | اختبار الظروف | الحد الأدنى | نموذجي | الحد الأقصى | الوحدة | |
| جهد القمة العكسي المتكررes | VDRM | 600 | V | ||||
| VRRM | |||||||
| تيار الحالة الموصلة RMS | IT(RMS) | موجة جيبية كاملة؛ Tم ب ≤107 oC | — | 12 | — | A | |
| جهد الحالة الموصلة | VT | IT= 15A | — | 1.4 | 1.65 | V | |
| تيار الإمساك | Iع | VD = 12 فولت؛ IGT = 0.1 A | 60 | mA | |||
| T2+G+ | — | — | 50 | ||||
| تيار تشغيل البوابة | T2+G- | — | — | 50 | |||
| التيار | T2-G- | IGT | VD = 12 فولت؛ IT = 0.1 A | — | — | 50 | mA |
| T2-G+ | 100 | ||||||
| T2+G+ | — | — | 60 | ||||
| قابل للتثبيت | T2+G- | 90 | |||||
| التيار | T2-G- | IL | VD = 12 فولت؛ IGT = 0.1 A | 60 | mA | ||
| T2-G+ | — | — | 90 | ||||
| البوابة إشارة الجهد | VGT | VD = 12 V; IT = 0.1 A | 0.7 | 1.5 | V | ||
