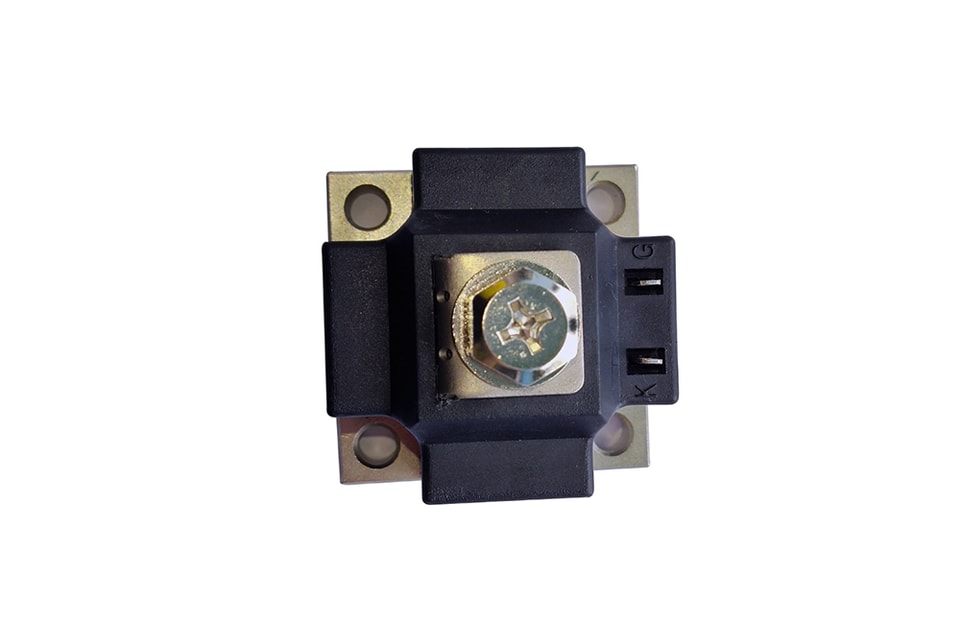

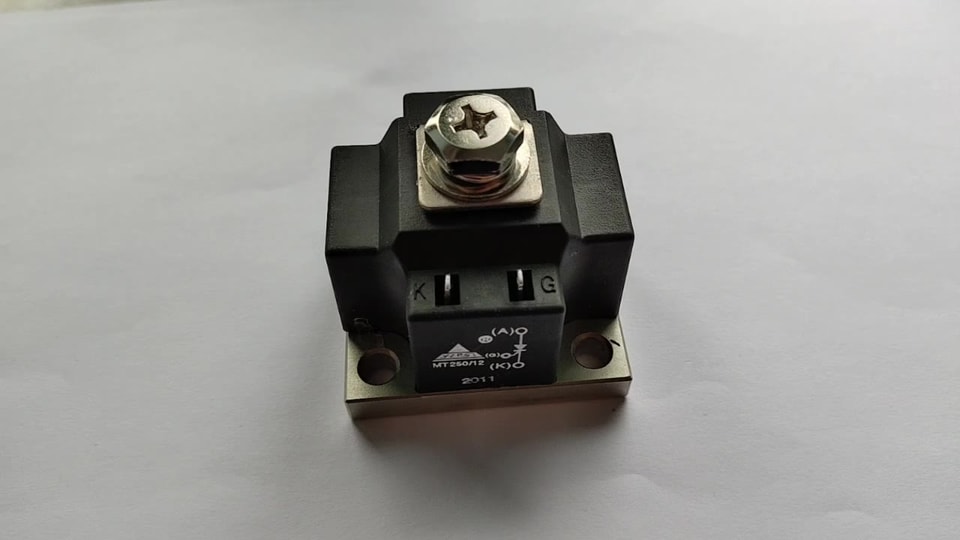

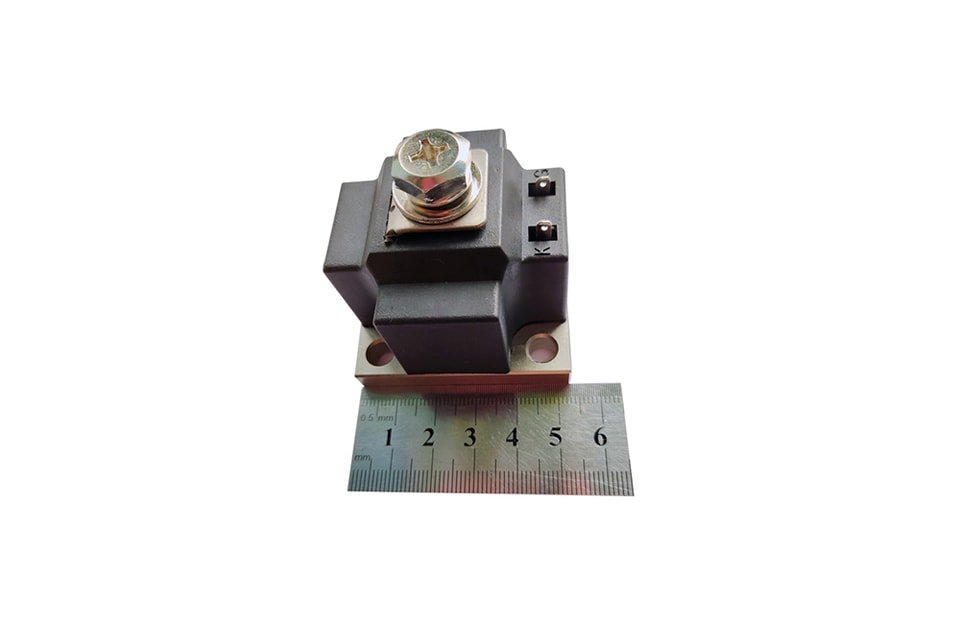

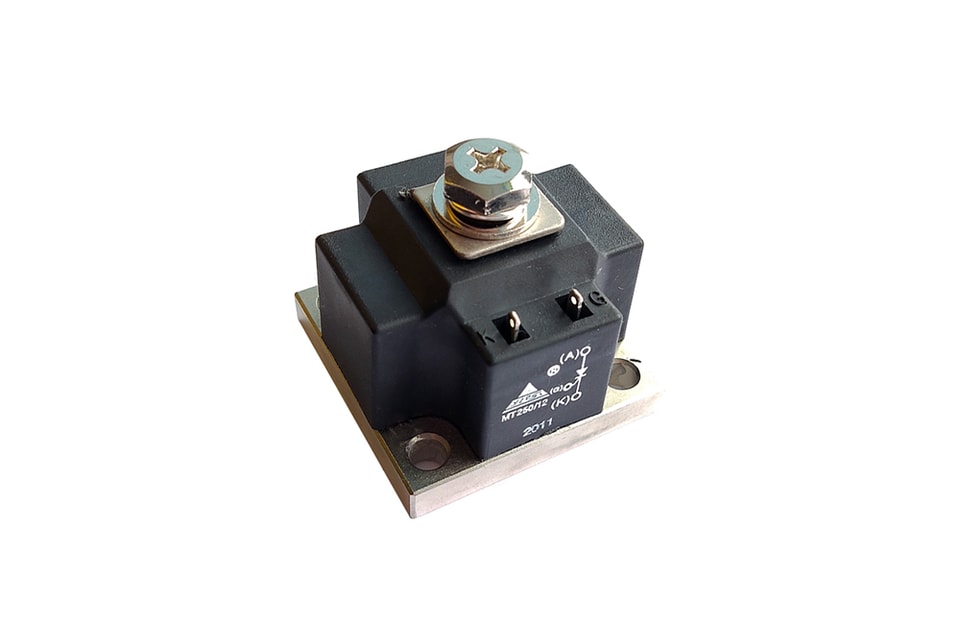

YZPST-MT250A1200V
نصيحة: أدرج رقم القطعة، والجهد/التيار المستهدف، وبيئة التطبيق.
التنزيلات والملفات الفنية
الميزات
عبوة قياسية صناعية
قاعدة معزولة كهربائيًا
انتقال الحرارة عبر قاعدة معدنية معزولة من سيراميك أكسيد الألمنيوم
شريحة ملحومة على سيراميك AL2O3 المربوط بالنحاس مباشرة
شريحة ثايريستور ببوابة مركزية
التطبيقات النموذجية
التحكم في محرك التيار المستمر
بادئات التشغيل الناعم لمحركات التيار المتناوب
التحكم في درجة الحرارة
تعتيم إضاءة احترافي
VDRM/VRRM | 1200/1200 | V | |
VRSM | 1300 | V |
الرمز | الشرط | القيم المقننة | الوحدة |
IT(AV) | sin. 180; Tc =85°C, | 250 | A |
ITSM | Tvj =25°C; 10 ms | 9500 | A |
I2t | Tvj =25°C; 8,3…10 ms | 450 | kA2S |
(di/dt)cr | 130 | A/ميكروثانية | |
Viso | تيار متردد 1 ث / 1 د. | V | |
Tj | -40 ~ +125 | °C | |
Tstg | -40 ~ +125 | °C | |
W | - | g |
الرمز | الشرط | القيم المقننة | الوحدة |
IDRM /IRRM | عند VDRM، Tj=125°C | 85 | mA |
VT | تيار الحالة الموصلة 750 أمبير، Tj=25°C | 1.43 | V |
VT(TO) | Tj=125°C | 0.81 | V |
tgd | Tj=25°C | 1 | us |
tq | Tj=125°C | 150 | us |
IGT/VGT | Tj=25°C | 145 / 2 | mA/V |
VGD | Tj=125°C | 0.25 | V |
(dv/dt)cr | Tj=125°C | 1000 | V/us |
IH | Tj=25°C، نموذجي / أقصى | 140/450 | mA |
IL | Tj=25°C، نموذجي / أقصى | 200/1800 | mA |
Rth(j-c) | لكل وحدة | 0.0455 | K/W |
