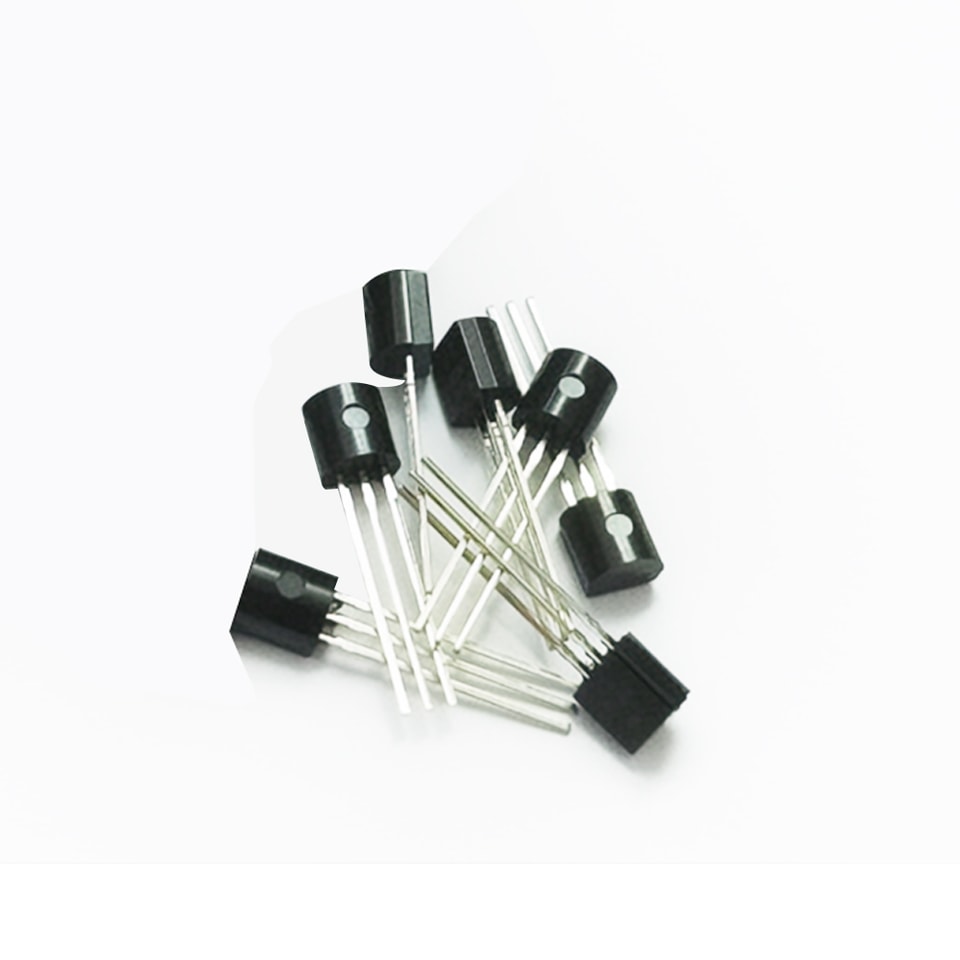

YZPST-Z0103MA

الرمز

المعلمة

القيمة

الوحدة

IT(RMS)

تيار الحالة الفعال RMS

(موجة جيبية كاملة)

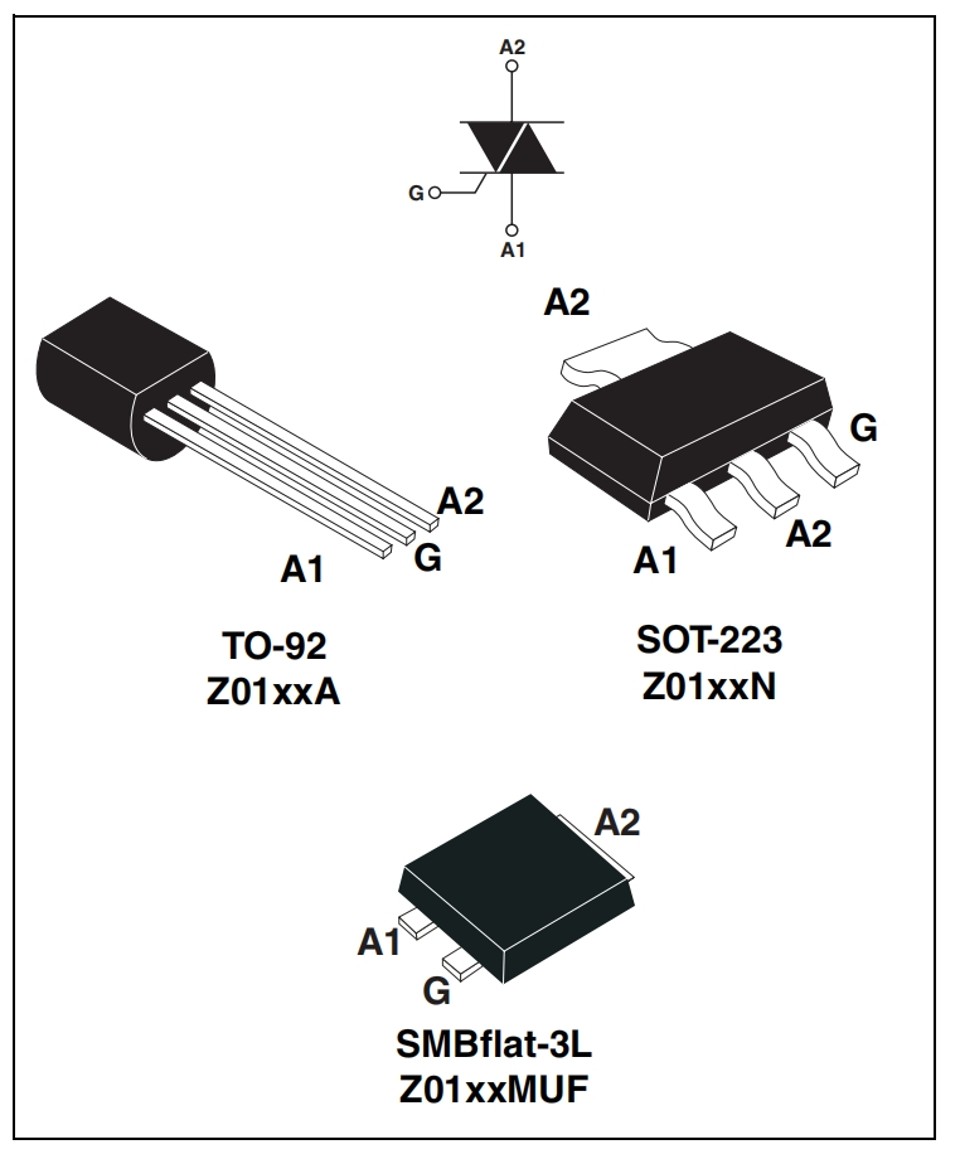

SOT-223

T الجدول = 90 °C

1

A

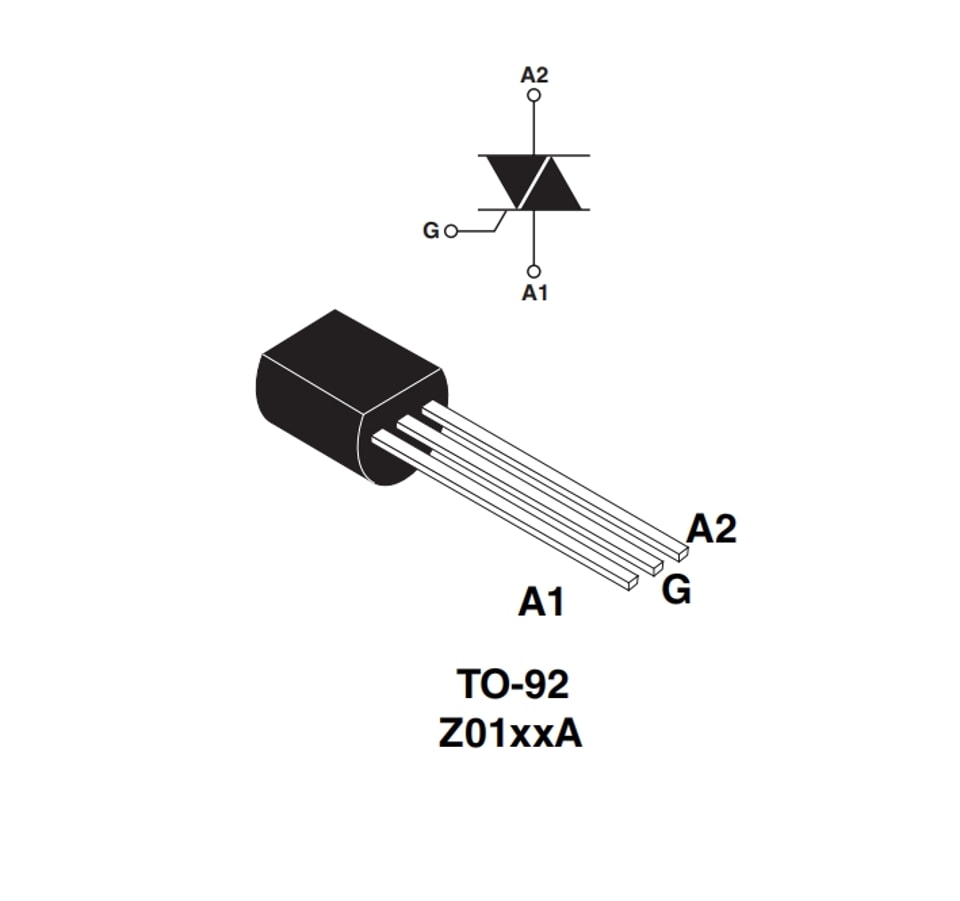

TO-92

TL = 50 °C

SMBflat-3L

T الجدول = 107 °C

ITSM

غير تيار الاندفاع المتكرر الذروة في حالة التوصيل   (دورة كاملة، Tj فيأولي = 25 °C)

F = 50 Hz

t = 20 مللي ثانية

8

A

F = 60 Hz

t = 16.7 مللي ثانية

8.5

I²t

I²قيمة t لـ التأمين بالصهر

tp = 10 مللي ثانية

0.35

²

A s

dI/dt

معدل الارتفاع الحرج لتيار الحالةالموصلة IG = 2 x I GT ، tr ≤ 100 ns

F = 120 Hz

Tj = 125 °C

20

A/µs

IGM

ذروة البوابة التيار

tp = 20 µs

Tj = 125 °C

1

A

PG(AV)

قدرة البوابة المتوسطة المبددةالقدرة

Tj = 125 °C

1

واط

Tstg

Tj

درجة حرارة وصلة التخزين رأق

درجة حرارة الوصلة أثناء التشغيل النطاق

- 40 إلى + 150

- 40 إلى + 125

°C

الرمز

ظروف الاختبار

الربع

Z01

الوحدة

03

07

09

10

I GT (1)

VD = 12 فولت،

RL = 30 أوم

I - II - III

الحد الأقصى

3

5

10

25

mA

IV

5

7

10

25

VGT

الكل

الحد الأقصى

1.3

V

VGD

VD = VDRM,

RL = 3.3 kΩ،

Tj = 125 °C

الكل

الحد الأدنى

0.2

V

Iع (2)

IT = 50 mA

الحد الأقصى

7

10

10

25

mA

IL

IG = 1.2 I GT

I - III - IV

الحد الأقصى

7

10

15

25

mA

II

15

20

25

50

dV/dt (2)

VD =  67% فولت DRM البوابة oمفتوحة Tj = 110 °C

الحد الأدنى

10

20

50

100

V/µs

(dV/dt)c

(2)

(dI/dt)c = 0.44 أمبير/مللي ثانية،

Tj = 110 °C

الحد الأدنى

0.5

1

2

5

V/µs
