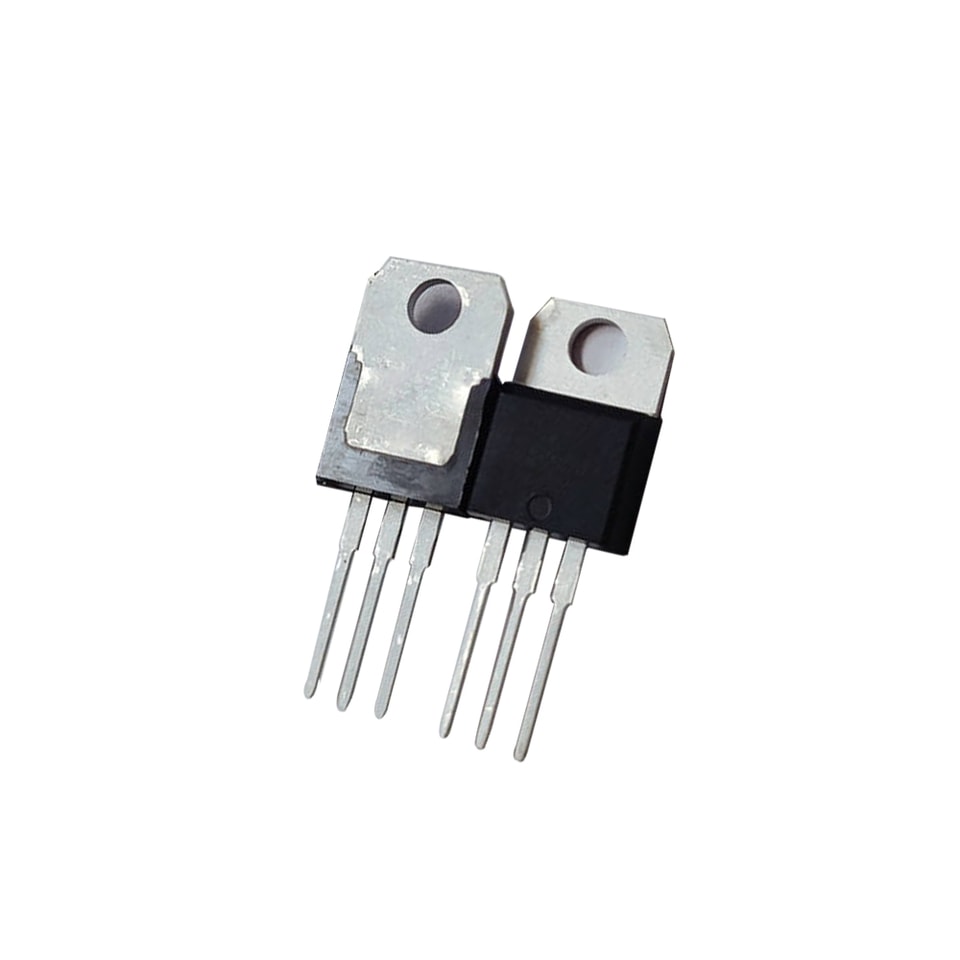

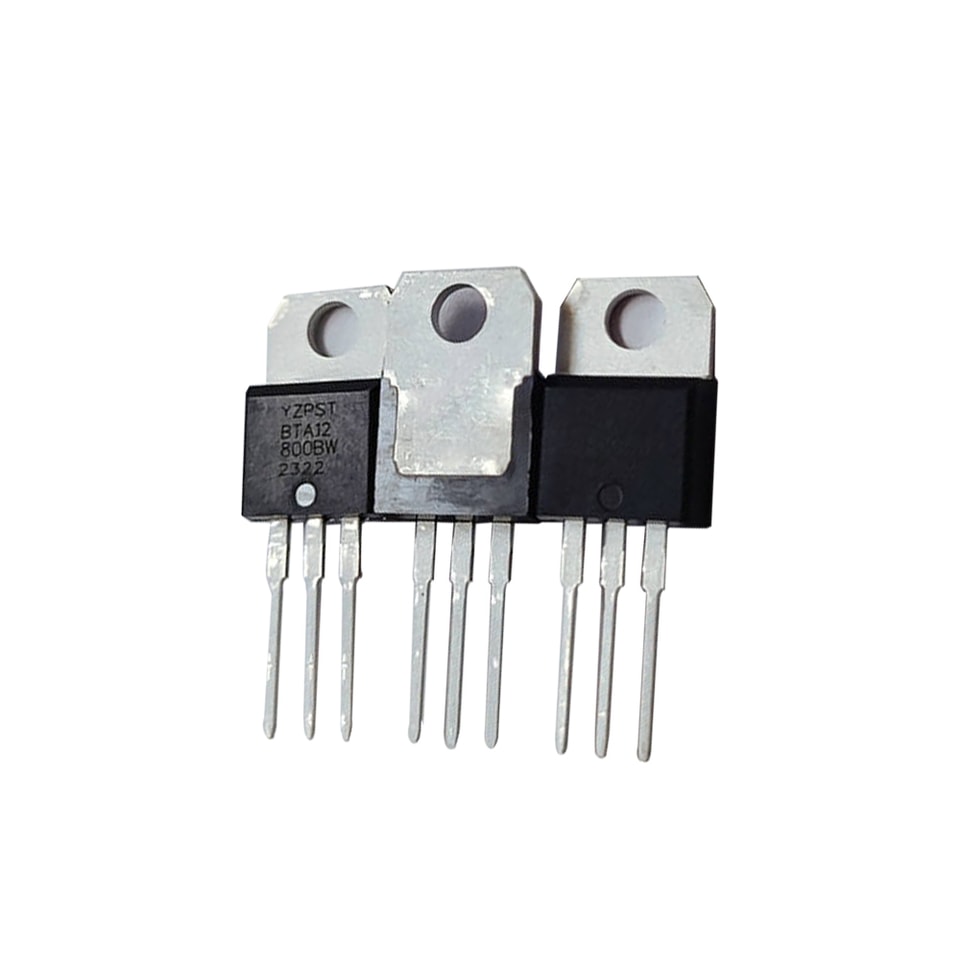

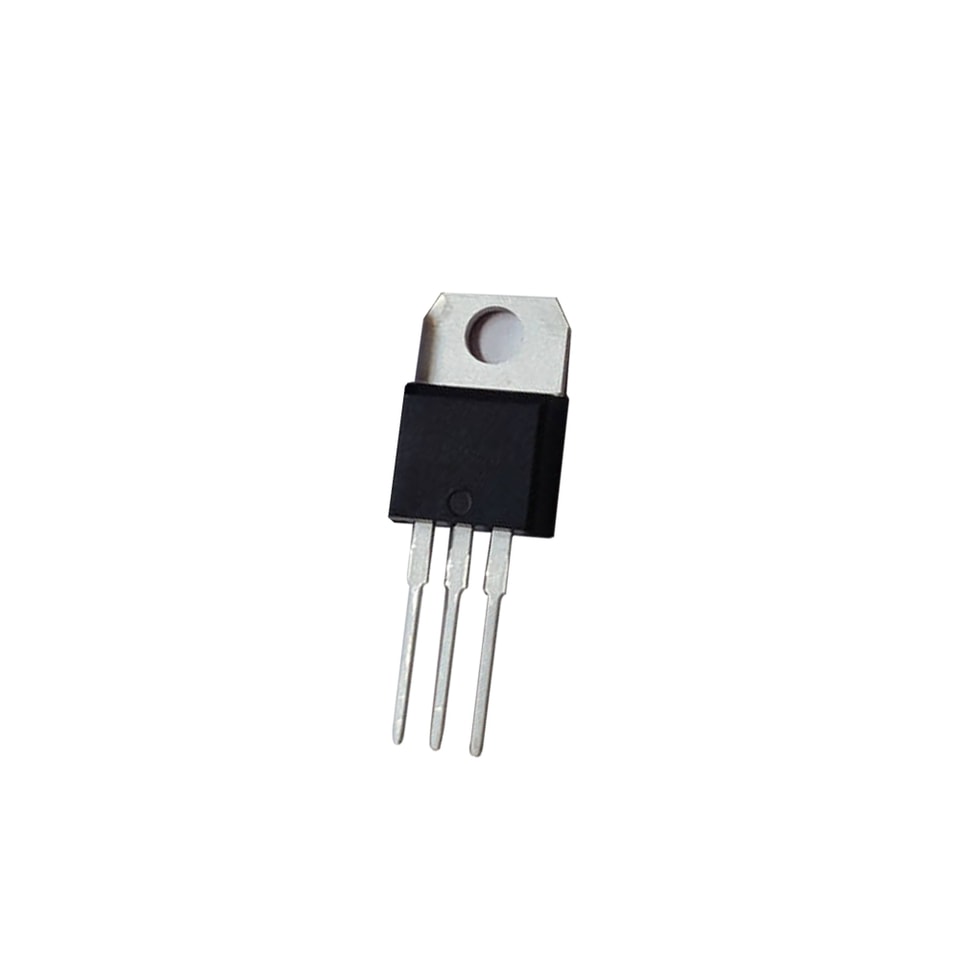

YZPST-BTA12-800BW
بنية ميسا أحادية، BTA12-800BW ترياك 800 فولت TO-220A
●مميزات المنتج
بنية ميسا أحادية (Single Mesa)
عملية تمرير بالزجاج الجدولي،
ثبات الجهد
قدرة عالية على مقاومة صدمات التيار القوي
الموديل المناسب: BTA12
الاستخدام الرئيسي
الغسالات، ومكواة الشعر
مرحل الحالة الصلبة، والتحكم في سرعة محركات التيار المتناوب
●التغليف
TO-220A
الميزة الرئيسية (Tj=25℃)
الرمز | القيمة | الوحدة |
IT (RMS) | 12 | A |
VDRM / VRRM | 600/800 | V |
VTM | 1.55 | V |
التصنيفات المطلقة (الحدود القصوى)
الرمز | المعلمة | القيمة | الوحدة |
ITSM | التيار غير المتكرر عند ذروة الاندفاع في حالة التوصيل التيار (tp=10ms) | 115 | A |
I2t | (tp=10ms) | 70 | A2S |
dI/dt | IG=2IGT ، tr≤100ns، Tj=125℃ | 50 | A/ μs |
IGM | تيار البوابة الأقصى (tp=20us) | 4 | A |
PG(AV) | قدرة البوابة المتوسطة | 1 | واط |
Tstg Tj | درجة حرارة التخزين درجة حرارة الوصلة أثناء التشغيل | -40--+150 -40--+125 | ℃ |
المقاومات الحرارية
| الرمز | ||||
| المعلمة | القيمة | الوحدة | ||
| TO-220A | 2.3 | |||
| Rth (j-c) | من الوصلة إلى العلبة | TO-220B/TO-220C | 1.4 | ℃/W |
| TO-220F | 3.9 |
الخصائص الكهربائية (Tj=25℃ ما لم يُذكر خلاف ذلك)
| الرمز | ظروف الاختبار | القيمة | الوحدة | ||||||
| TW | SW | CW | BW | C | B | ||||
| IGT | VD=12V, RL=30أوم | ⅠⅡⅢ | ≤5 | ≤10 | ≤25 | ≤50 | ≤25 | ≤50 | mA |
| Ⅳ | ---- | ---- | ---- | ---- | ≤50 | ≤100 | |||
| IDRM | VD=VDRM | Tj=25℃ | ≤5 | μA | |||||
| Tj=125℃ | ≤1 | mA | |||||||
| IRRM | VD=VRRM | Tj=25℃ | ≤5 | μA | |||||
| Tj=125℃ | ≤1 | mA | |||||||
| ⅠⅢ | ≤10 | ≤25 | ≤50 | ≤70 | ≤40 | ≤50 | |||
| IL | IG=1.2IGT | Ⅳ | ---- | ---- | ---- | ---- | ≤40 | ≤50 | mA |
| Ⅱ | ≤15 | ≤30 | ≤60 | ≤80 | ≤80 | ≤100 | |||
| VGT | VD=12V ,RL=30أوم | ≤1.3 | V | ||||||
| VGD | VD=VDRM, Tj=125℃RL=3.3Kأوم | ≥0.2 | V | ||||||
| VTM | ITM=17A,tp=380 μs | 1.55 | V | ||||||
| Iع | VD=12V ，IT=200mA | ≤20 | ≤25 | ≤35 | ≤50 | ≤25 | ≤50 | mA | |
| dV/dt | VD=67%VDRM, | ≥40 | ≥ | ≥ | ≥ 1000 | ≥ | ≥400 | v/ μs | |
| GateOpen, Tj=125℃ | 100 | 400 | 200 | ||||||
قياس الحزمة
.jpg)
.jpg)
.jpg)
