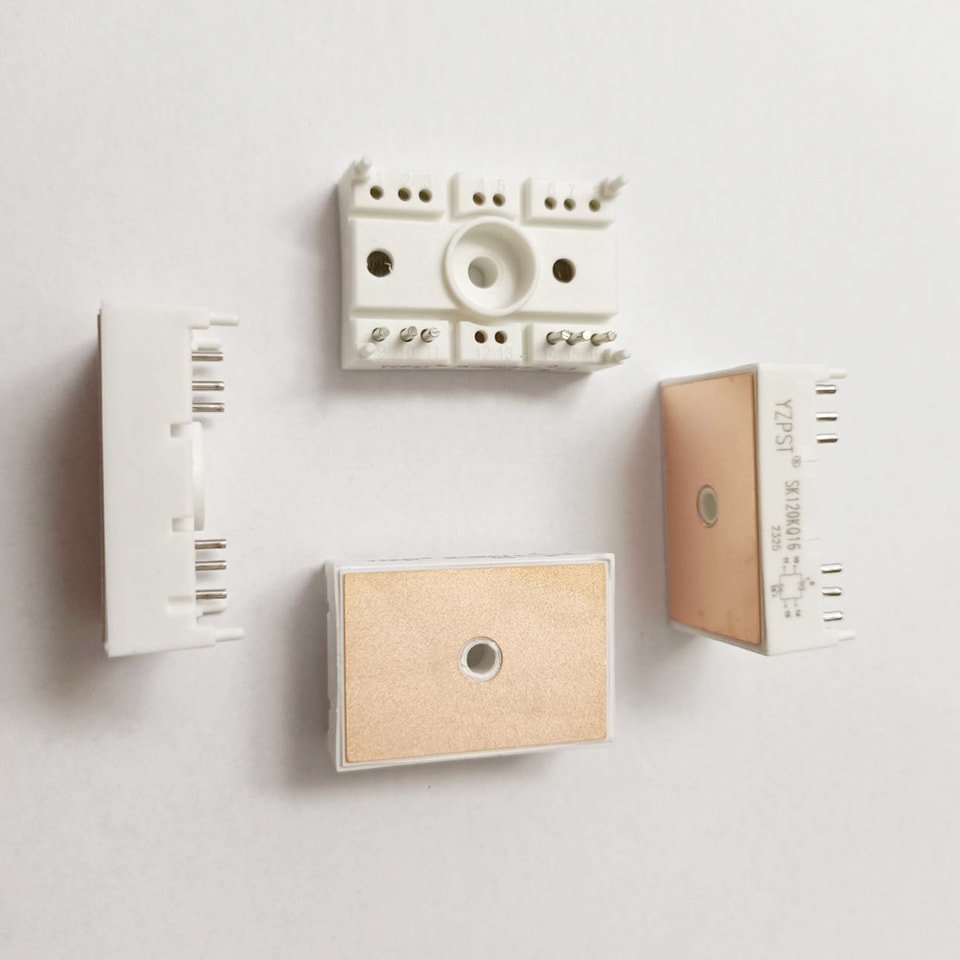

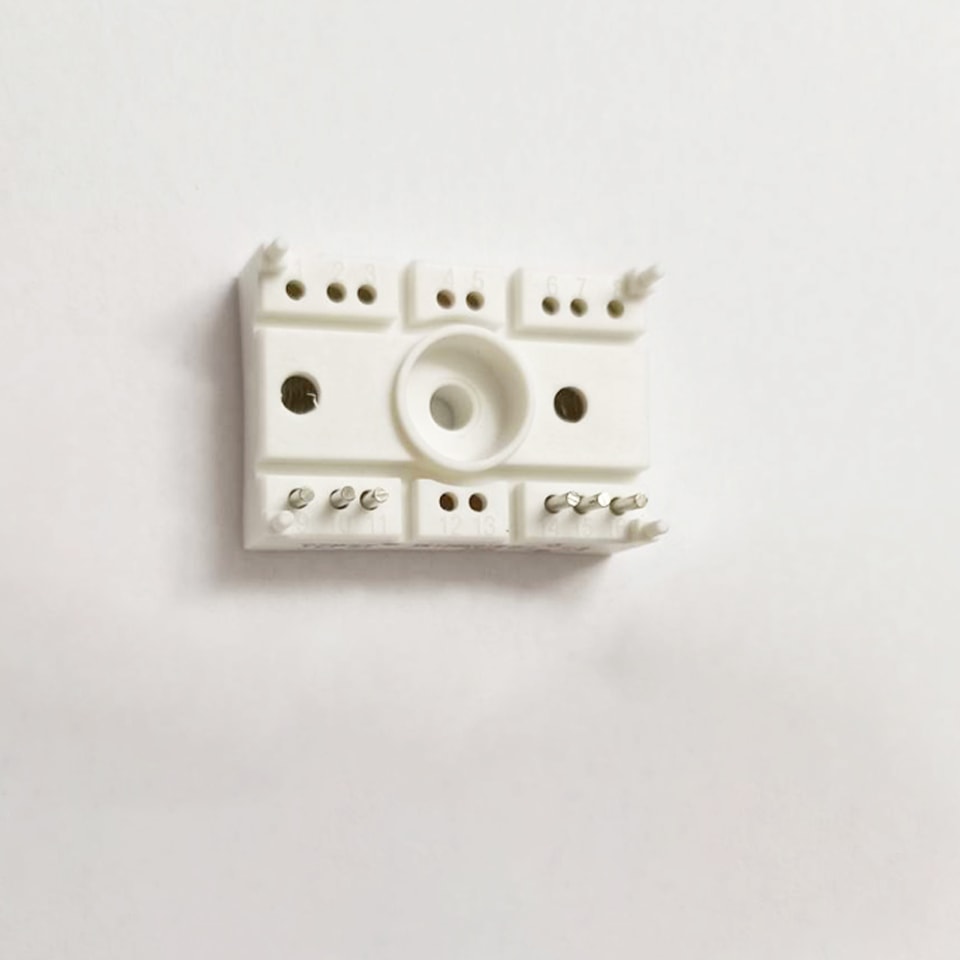

YZPST-SK120KQ16
120A 1600V ثايرستور موديول
متوافق مع توجيهات حظر مواد الخطر
YZPST-SK120KQ16
ميزات المنتج
تصميم مدمج
تركيب بمسمار واحد

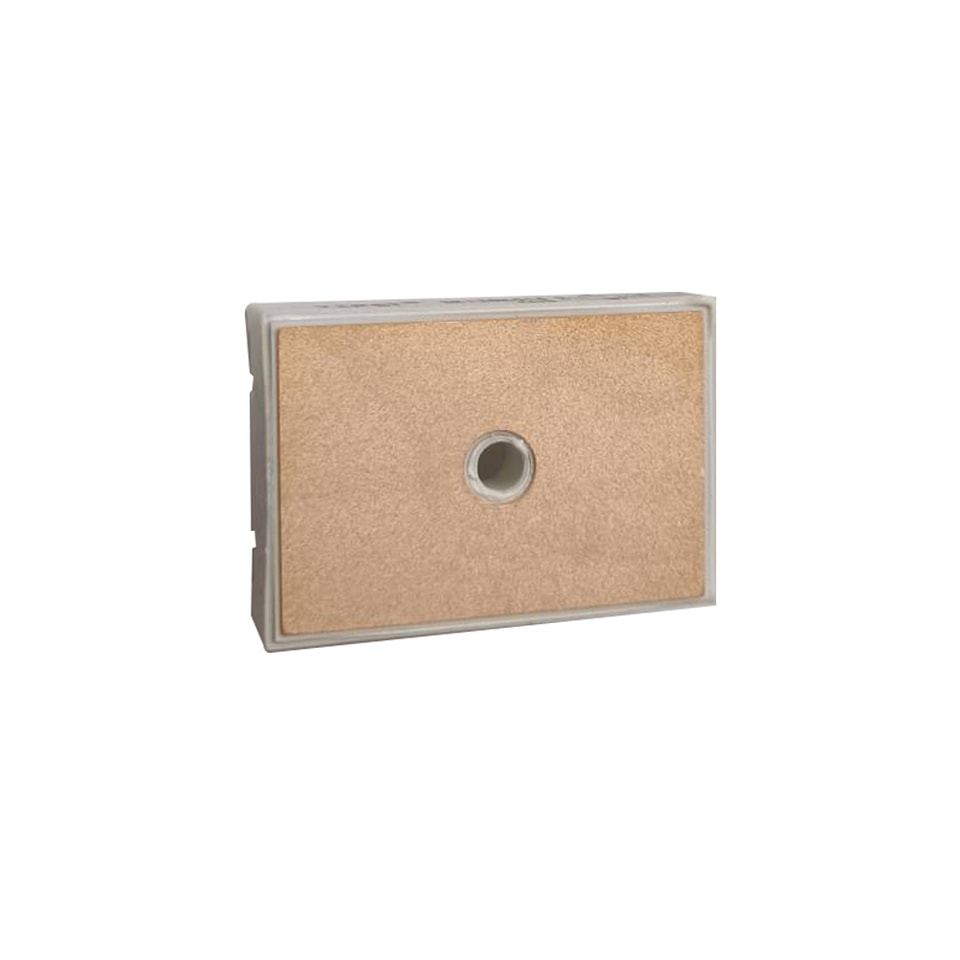

نقل الحرارة والعزل من خلال DBC
رقائق ثايرستور زجاجية
تيار تسرب منخفض
التطبيقات
بدء التشغيل الناعم
التحكم في درجة الحرارة
التحكم في الإضاءة
الوصف1
إغلاق بسحاب
بلوفرات رياضية بسحاب 1/5 للرجال. نسيج مطاطي خفيف الوزن وسريع الجفاف
لأداء متفوق.
مقاس عادي - مقاسات قياسية أمريكية. مقاس رياضي يجلس بشكل مقرب إلى
الجسم
لمجموعة واسعة من الحركة، مصمم لتحقيق الأداء الأمثل والراحة طوال اليوم.
الميزات - إغلاق بسحاب ربعي؛ فتحات الإبهام على الأكمام الطويلة للحفاظ عليها
في
مكانها أثناء التمرين

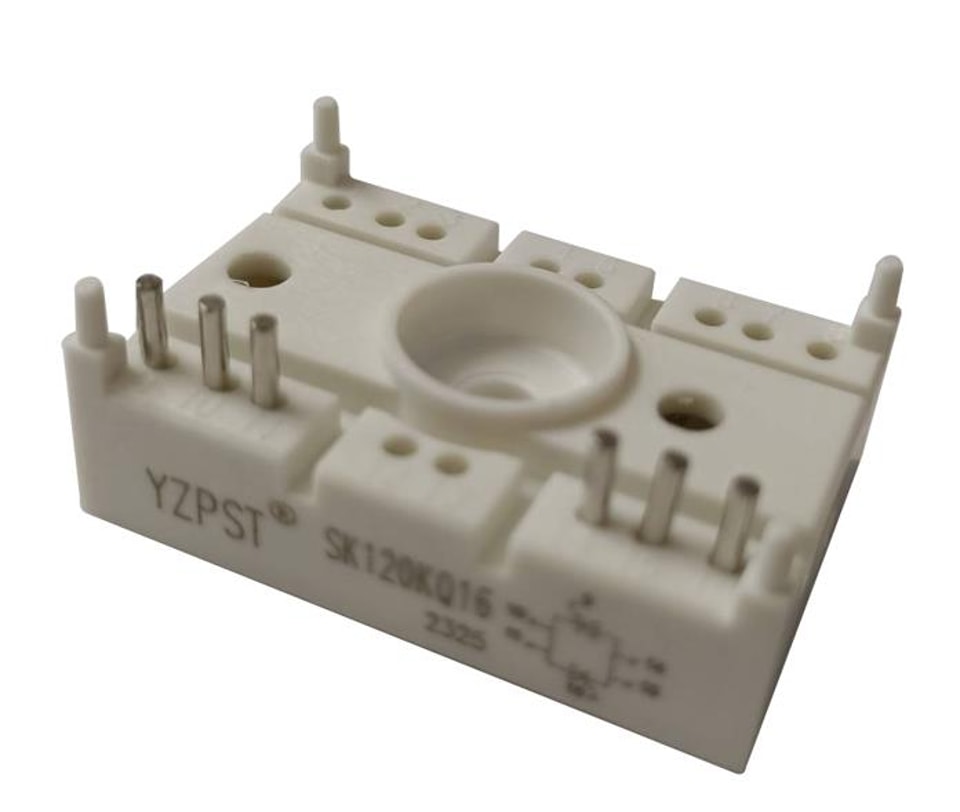

موديول تيريستور YZPST-SK120KQ16
وحدة تيريستور 120A 1600V
متوافق مع توجيهات روهس
YZPST-SK120KQ16
مميزات المنتج
تصميم مدمج
تركيب بمسمار واحد
نقل الحرارة والعزل من خلال DBC
رقائق تيريستور زجاجية معزولة
تيار تسرب منخفض
التطبيقات
المقومات الناعمة
التحكم في درجة الحرارة
التحكم في الإضاءة
ABSOLUTE MAXIMUM RATINGS (T C =25°C unless otherwise specified)
| Symbol | Parameter | Test Conditions | القيم | وحدة |
| VRRM | الجهد العكسي الأقصى التكراري | Tvj=125℃ | 1600 | V |
| VDRM | الجهد القصوى التكراري القصوى للذروة الخاملة | |||
| VRSM | الجهد العكسي غير المتكرر | Tvj=125℃ | 1700 | V |
| VDSM | الجهد القصوى غير المتكرر عند الذروة في حالة الإيقاف | |||
| IRRM | التيار العكسي القصوى المتكرر | Tvj=125℃ | 5 | مللي أمبير |
| IDRM | التيار القصوى العكسي القصوى المتكرر | |||
| تقنية المعلومات (AV) | المتوسط الحالي في الحالة التشغيلية | درجة الحرارة = 85℃ | 90 | |
| تيار متوسط المربع الجذري (RMS) | التيار الفعال المربع الجذري (RMS) | درجة الحرارة = 85℃، جيب 180° | 145 | أمبير |
| تيار الذروة المتكرر (ITSM) | تيار الذروة على حالة التوصيل غير المتكررة | 10 مللي ثانية، Tj=25℃ | 2100 | |
| I2t | للصهر | 10 مللي ثانية، Tj=25℃ | 20000 | A2S |
| VTM | جهد الذروة على حالة التوصيل | ITM=300A | 1.8 | V |
| سرعة التغير الجزئي | معدل الارتفاع الحرج لجهد الحالة السكونية | VD = 2/3VDRM فتح البوابة Tj=125℃ | 1000 | V/us |
| IGT | تيار تشغيل البوابة الأقصى | 80 | مللي أمبير | |
| VGT | جهد تشغيل البوابة الأقصى | 1.5 | V | |
| IH | تيار تشغيل البوابة | 250 | مللي أمبير | |
| IL | تيار الاحتجاز | 300 | مللي أمبير | |
| Viso | AC 50Hz RMS 1min | 2500 | V | |
| TJ | درجة حرارة التقاطع | -40 إلى +125 | ℃ | |
| TSTG | نطاق درجة الحرارة للتخزين | -40 إلى +125 | ||
| RthJC | مقاومة الحرارة بين الوصلة والتقاطع (لكل رقاقة تيرستور) | 0.35 | u2103u00a0/W | |
| عزم الدوران | قوة التركيب، الوحدة إلى الحوض | 2 | نيوتن متر | |
| تي سولدر | المحطات، 10s | 260 | ℃ | |

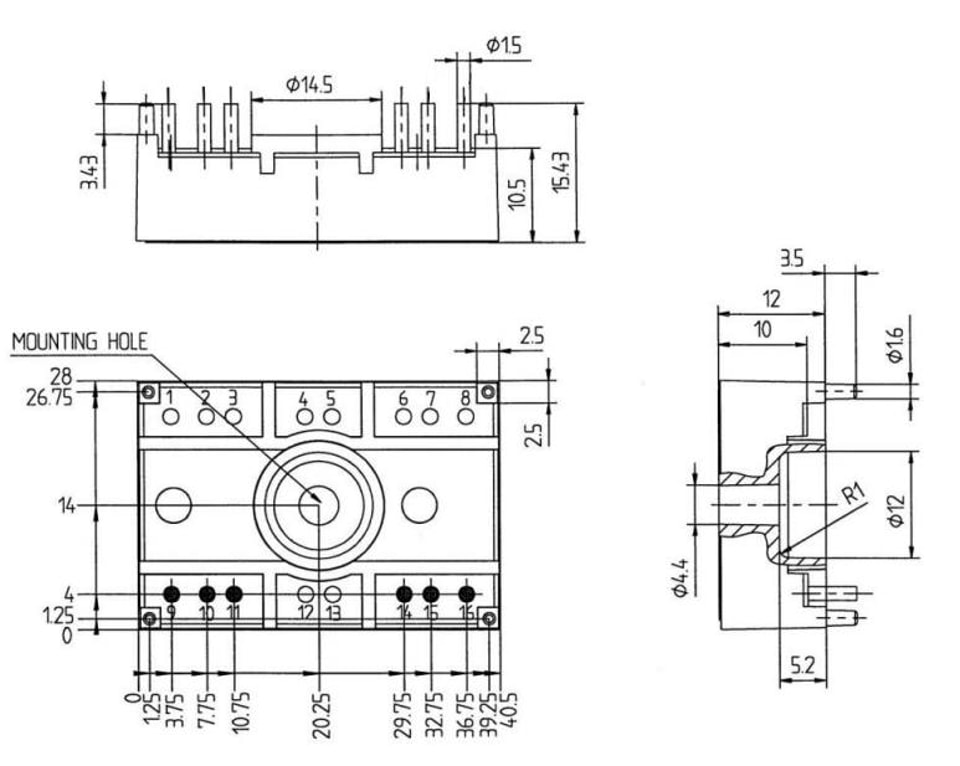

أو خطوط
