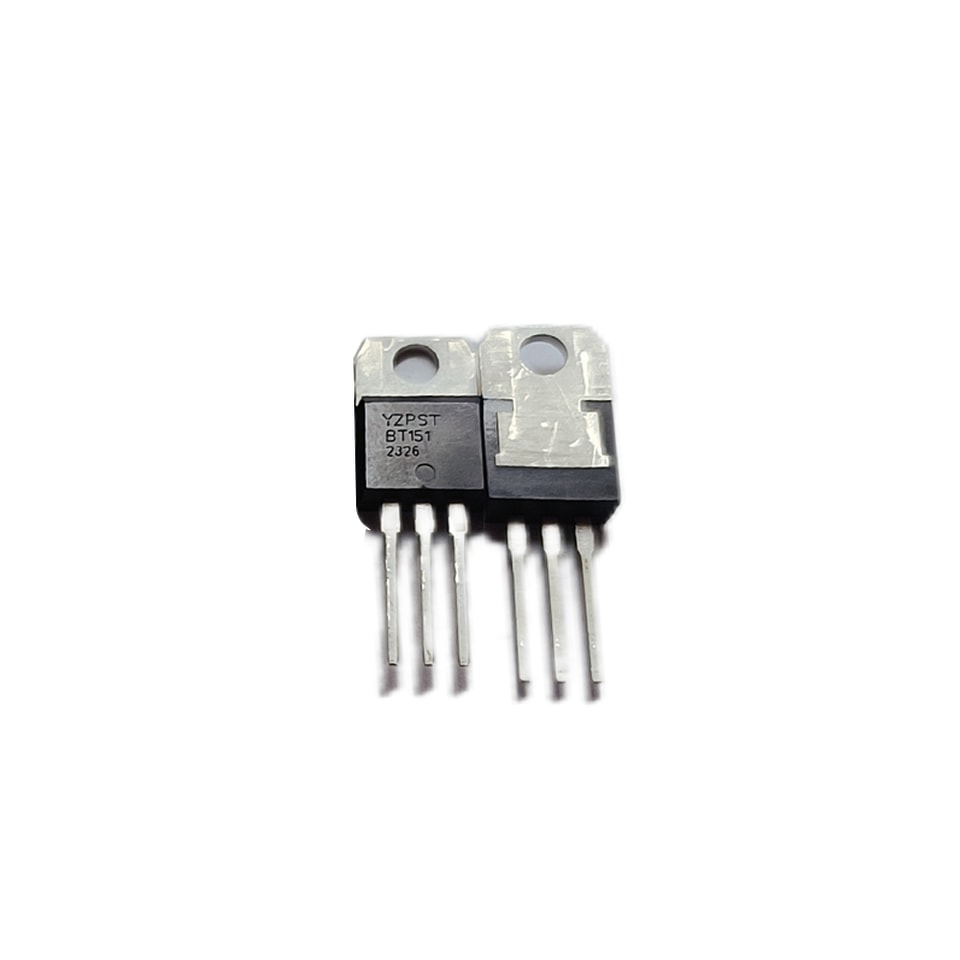

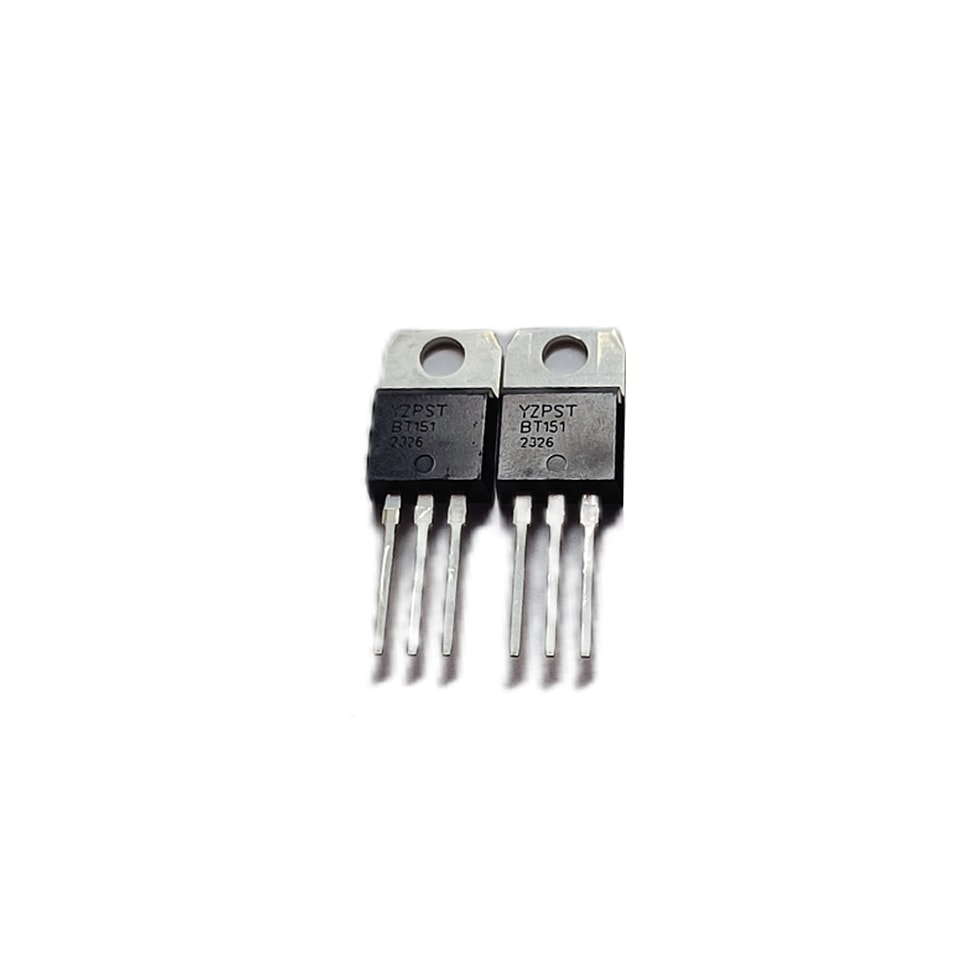

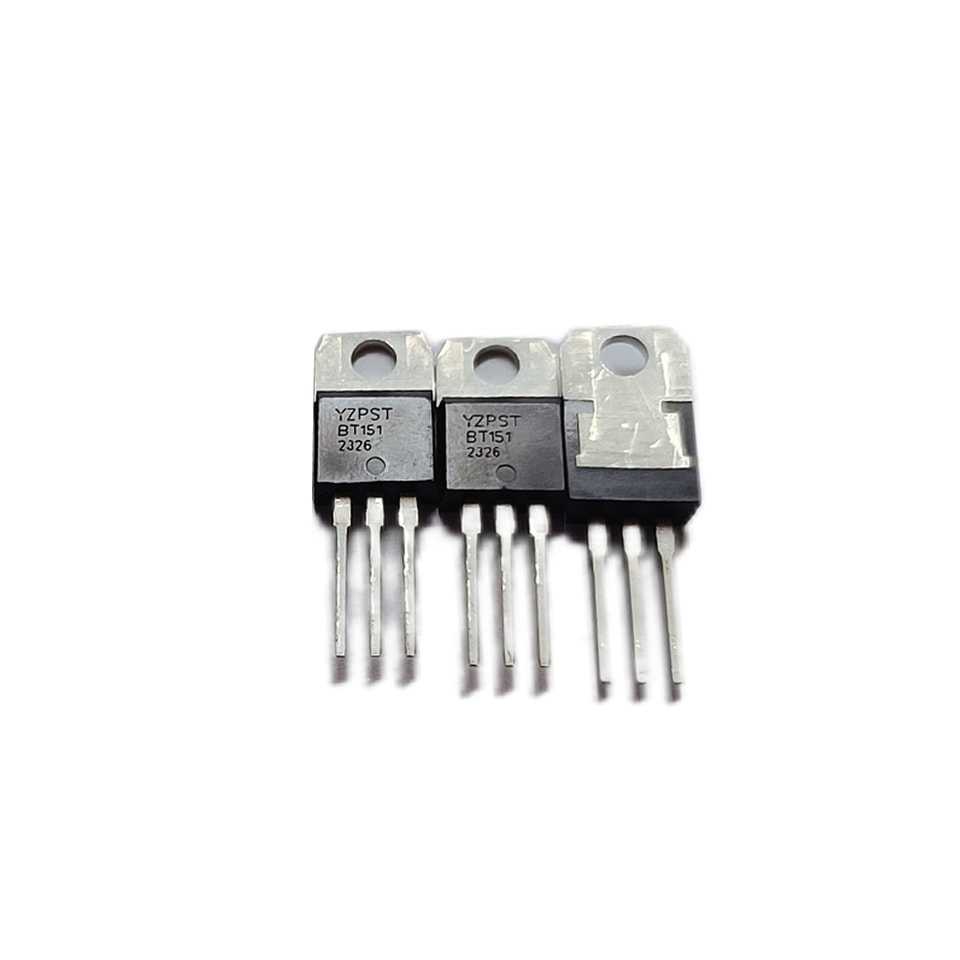

YZPST-BT151
سلسلة BT151 & nbsp; & nbsp; 12A SCRs
YZPST-BT151
الوصف:
ثايرستورات زجاجية مغشوشة في ظرف بلاستيكي، سلسلة BT151 SCRs مناسبة لتناسب جميع أوضاع التحكم، توجد في تطبيقات مثل حماية الفولتية الزائدة، دوائر تحكم المحرك في أدوات الطاقة ومساعدات المطبخ، دوائر تحديد التيار الاندفاعي، إشعال التفريغ السعوي ودوائر تنظيم الجهد
سلسلة BT151 12A SCRs
YZPST-BT151
الوصف:
ثايرستورات مغلفة بالزجاج في ظرف بلاستيكي، سلسلة BT151 SCRs مناسبة لتناسب جميع أوضاع التحكم، توجد في تطبيقات مثل حماية الفولتية الزائدة، دوائر تحكم المحرك في أدوات الطاقة ومساعدات المطبخ، دوائر تحديد التيار الاندفاعي، إشعال التفريغ السعوي ودوائر تنظيم الجهد
الرئيسية الميزات
|
الرمز |
القيمة |
الوحدة |
|
IT(RMS) |
12 |
A |
|
VDRM VRRM |
650 |
V |
|
IGT |
15 |
mA |
ABSOLUTE الحد الأقصى التقييمات
|
المعلمة |
الرمز |
القيمة |
الوحدة |
|
نطاق درجة حرارة الاتصال بالتخزين |
Tstg |
-40 ~ 150 |
℃ |
|
نطاق درجة حرارة الاتصال التشغيلية |
Tj |
-40~125 |
℃ |
|
الجهد المتكرر الذروي في حالة الإيقاف (T =25℃) |
VDRM |
650 |
V |
|
الجهد المتكرر الذروي في حالة الانقلاب (T =25℃) |
VRRM |
650 |
V |
|
تيار الحالة على شكل جذري (T = 105℃) |
IT(RMS) |
12 |
A |
|
تيار الذروة غير المتكرر على شكل جذري (زاوية التوصيل 180°، F=50Hz) |
ITSM |
100 |
A |
|
التيار الحالي على شكل متوسط (زاوية التوصيل 180°) |
تكنولوجيا المعلومات (AV) |
8 |
A |
|
قيمة I2t للانصهار (tp=10ms) |
I2t |
45 |
A2S |
|
معدل الارتفاع الحرج للتيار السالب على الحالة النشطة (I =2 × IGT, tr ≤ 100 ns) |
di/dt |
50 |
ألفا/ميكرو إس |
|
تيار بوابة الذروة |
IGM |
4 |
A |
|
تبديد الطاقة المتوسطة للبوابة |
PG(AV) |
1 |
واط |
كهربائي الخصائص الكهربائية (T=25 ℃ ما لم وإلا محدد )
|
الرمز |
شرط الاختبار |
|
القيمة |
الوحدة |
|
IGT |
V = 12V R = 140Ω |
الحد الأقصى |
15 |
mA |
|
VGT |
الحد الأقصى |
1.3 |
V |
|
|
VGD |
VD=VDRM Tj=125℃ R=1KΩ |
MIN. |
0.2 |
V |
|
IL |
IG=1.2IGT |
الحد الأقصى |
50 |
mA |
|
IH |
IT=50mA |
الحد الأقصى |
30 |
mA |
|
dV/dt |
VD=2/3VDRM Gate Open Tj=125℃ |
MIN. |
400 |
V/ μs |
الخصائص الثابتة
| الرمز | المعلمة | القيمة （ MAX . ） | الوحدة | |
| V TM | I TM =23 A tp =380μs | Tj =25 ℃ | 1.6 | V |
| I DRM | V D =V DRM V R =V RRM | Tj =25 ℃ | 5 | μA |
| I RRM | Tj =125 ℃ | 2 | mA | |
حراري
المقاومات
| الرمز | المعلمة | القيمة | الوحدة | |
| TO -220M1 | 60 | |||
| Rth (j-a) | الانتقال إلى البيئة | TO -220 FW | 50 | |
| TO -252 | 70 | |||
| TO -220M1 | 1.5 | ℃ /W | ||
| Rth (j-c) | تقاطع إلى الحالة | TO -220 FW | 4.5 | |
| TO -252 | 2 | |||

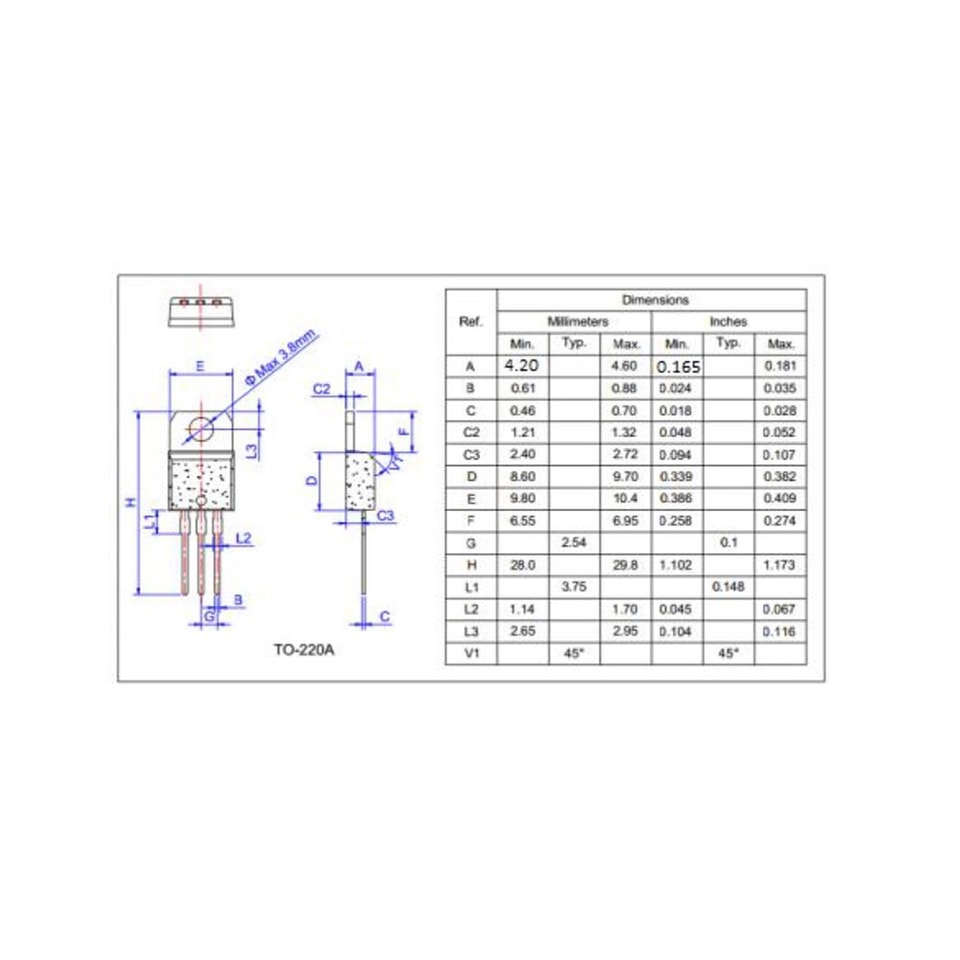

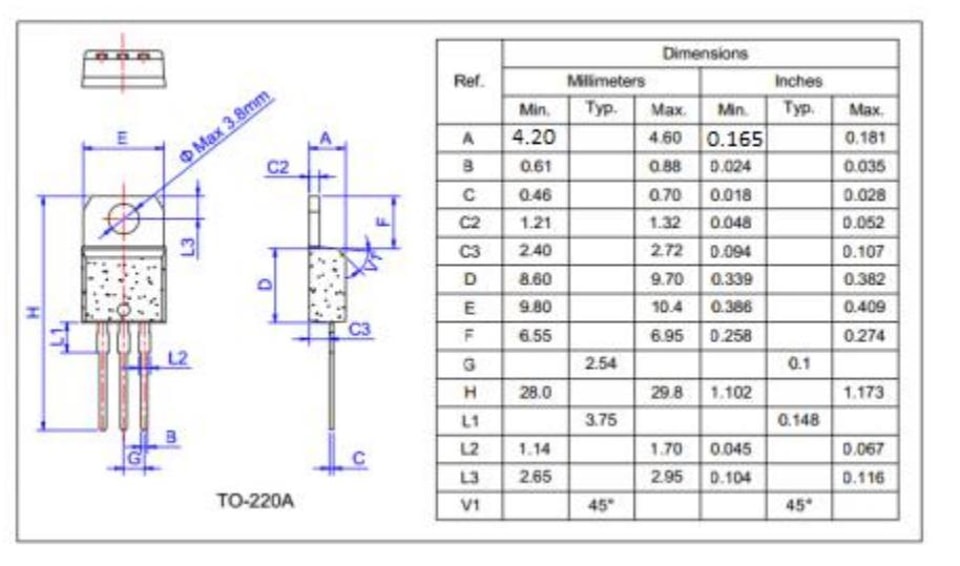

TO-220
Package
Mechanical
Data
