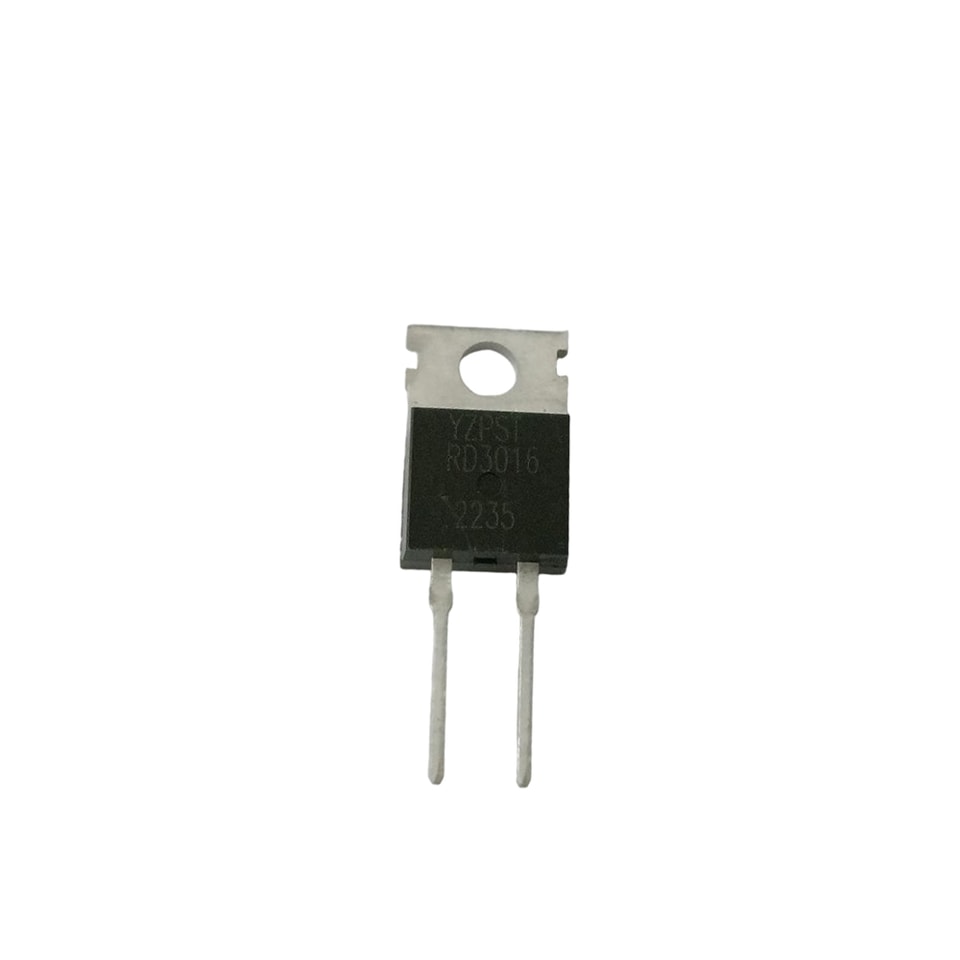

YZPST-RD3016

الحد الأقصى المطلق الحد الأقصى القيَم

المعلمة

الرمز

القيمة

الوحدة

التخزين الوصلة  الحرارة النطاق

Tstg

-55 ~ 150

℃

التشغيل الوصلة الحرارة النطاق

Tj

-55~ 150

℃

أقصى جهد عكسي ذروي متكرر

VRRM

1600

V

أقصى جهد RMS

VRMS

1120

V

أقصى جهد منع تيار مستمر

VDC

1600

V

متوسط تيار التوصيل الأمامي

IF(AV)

30

A

تيار الاندفاع الأمامي (غير متكرر) @60Hz نصف-

موجة جيبية، دورة واحدة، Tj=25℃

IFSM

350

A

نموذجي سعة الوصلة VR=4.0V، f= 1MHz

CJ

150

بيكوفاراد

المقاومات الحرارية

الرمز

المعلمة

القيمة

الوحدة

Rth(j-c)

حراري المقاومة الوصلة إلى الحالة

0.9

℃/W

الخصائص الكهربائية (T=25℃ ما لميُذكر خلاف ذلك)

المعلمة

الرمز

القيمة

الوحدة

أقصى

هبوط لحظي في الجهد الأمامي لكلديود عند IF=30A

VF

1.2

V

أقصى تيار عكسي مستمر DC عند جهد حجب DC المقنن الجهد لكل ديود

Tj=25℃

IR

5

ميكروأمبير

Tj=150℃

1

mA
