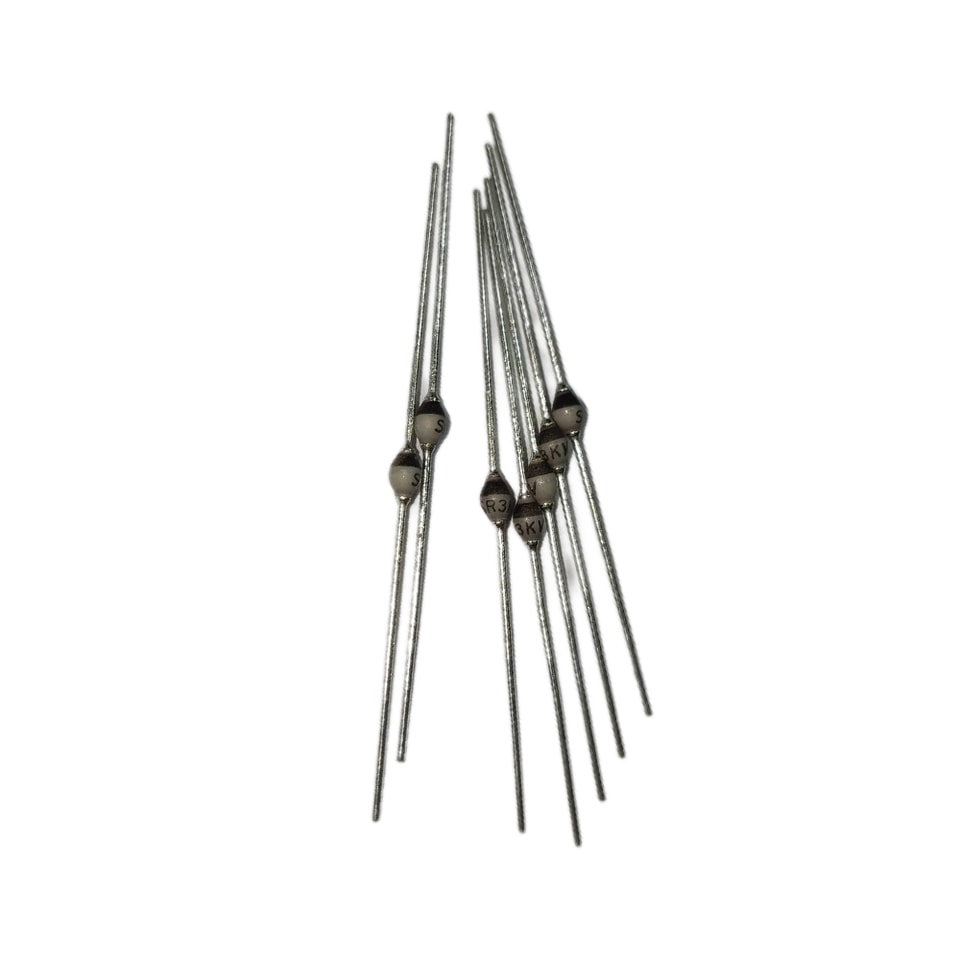

YZPST-SR3KV

الحد الأقصى      القيَم      و      الخصائص      الخصائص

(أحادي الطور، نصف موجة، 60 هرتز، حمل مقاوم أو حَثّيفعّالة قيمة الحمل عند 25°م، ما لم يُذكر (كما هو مذكور)

الرمز

SR3KV

الوحدات

أقصى جهد عكسي ذروي متكررge

VRRM

3000

V

أقصى جهد RMS

VRMs

2100

V

أقصى جهد حجب مستمرge

Vتيار مستمر

3000

V

أدنى جهد انهيار عكسي    IR=100μA

V(BR)R

3100

V

متوسط التيار المستقَّم الأمامي نصف الموجةالمتوسط

IFAV

0.25

A

أقصى تيار اندفاعي أمامي 10 مللي ثانية نصف موجة جيبية

lFSM

15

A

أقصى جهد أمامي عندt 0.25A

VF

5.0

V

غير متكرر الذروة عكسي انهياري الطاقة عند leRR)=0.2A

ER

5.0

أقصى تيار عكسي مستمرار

عند جهد الحجب المستمر المقنن الجهد

Tj=25℃ Tj=125℃

lR

10.0 100.0

ميكروأمبير

أقصى زمن استعادة عكسية(ملاحظة 1)

Trr

250

nS

المقاومة الحرارية النموذجيةالمقاومة            (ملاحظة 2)

Rth(ja) Rth(jc)

45

25

℃/واط

السعة النموذجية لوصلة العنصر          (ملاحظة 3)

Tj

10.5

بيكوفاراد

درجة حرارة الوصلة للتخزين والتشغيلerature

Tstg,Tj

-55 إلى +175

℃

ملاحظة:

1. شرط الاستعادة العكسية If=0.5A, Ir=1.0A, Irr =0.25A 2. طول السلك الطرفي I=10mm, TL ثابت

3. تم القياس عند 1.0 ميغاهرتز وتم تطبيق Vr=4.0V

الحد الأدنى

3000.00

الحد الأدنى

الحد الأقصى

10

5

250

الحد الأقصى

الشرط

IR

VRRM

IF

الشرط

Bin1@

100 ميكروأمبير

3000 V

0.25 A

If = 0.5A, Ir =1.0A, I rr =0.25A

Bin1@

العنصر

VRRM(V)

IR( μA)

VF(V)

TRR(ns)

العنصر

1

3889

0.198

2.281

115

2

3867

0.097

2.179

126

3

3866

0.316

2.172

120

4

3974

0.18

2.18

124

5

3883

0.202

2.21

123

6

3813

0.189

2.201

122

7

3747

0.164

2.252

112

8

3958

0.184

2.418

112

9

3851

0.111

2.137

125

10

3818

0.115

2.202

116

11

3991

0.125

2.231

122

12

3735

0.184

2.629

96

13

3913

1.104

2.239

118

14

3932

0.128

2.461

106

15

3899

0.11

2.203

122

الحد الأدنى

3735

0.097

2.137

96

الحد الأقصى

3991

1.104

2.629

126

المتوسط

3875.733

0.227133

2.26633

117.2667
