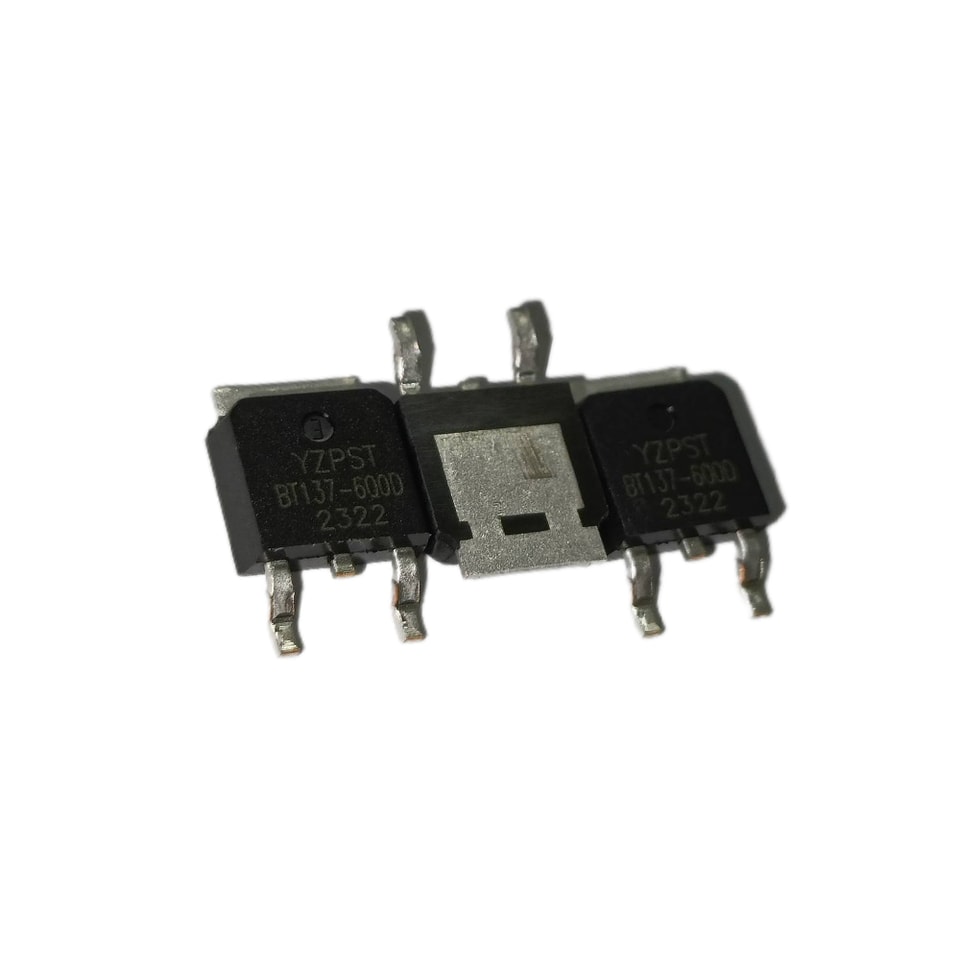

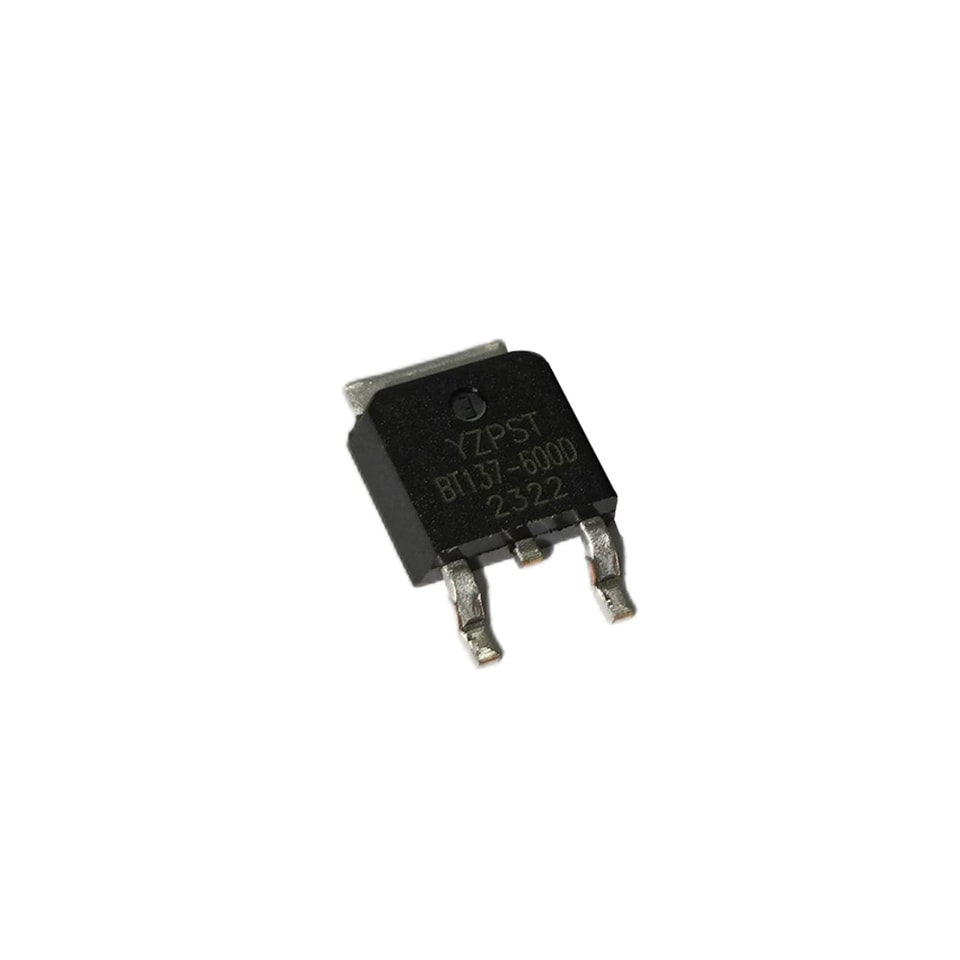

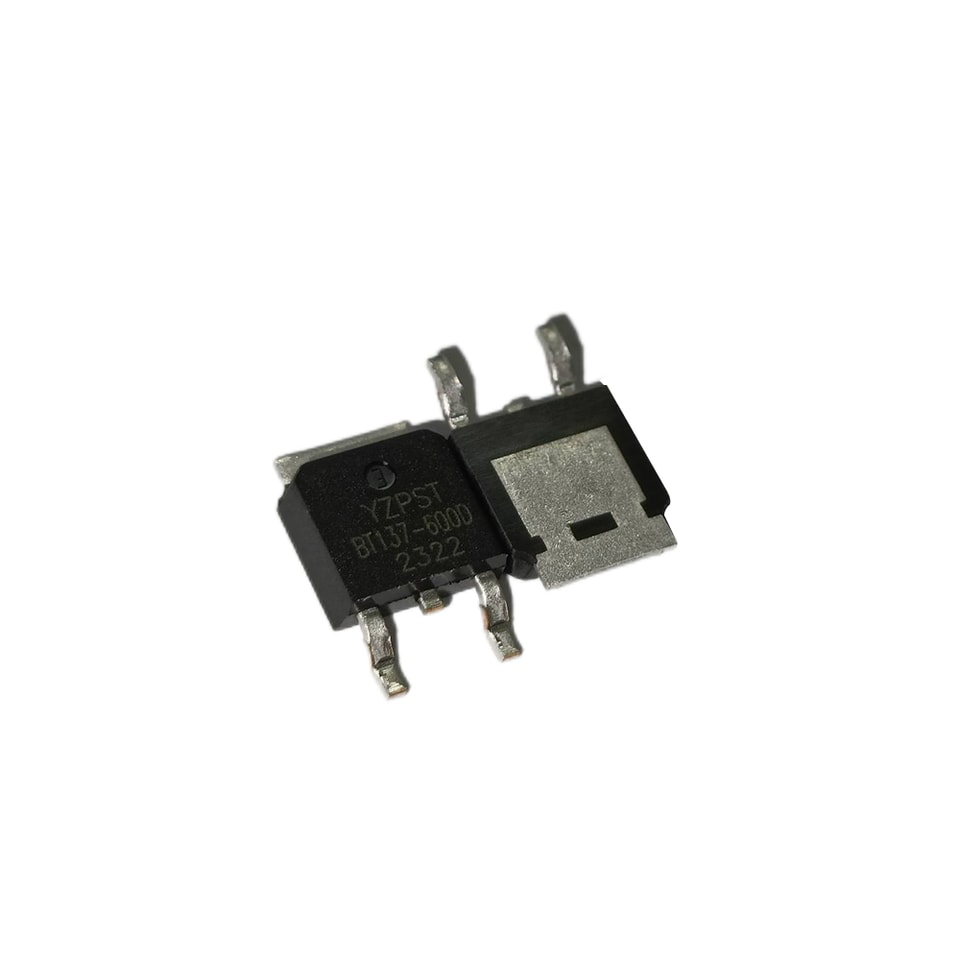

YZPST-BT137-600D ترياك TO-252 بتيار تعشيق 600V 8A
نصيحة: أدرج رقم القطعة، والجهد/التيار المستهدف، وبيئة التطبيق.
التنزيلات والملفات الفنية
سلسلة BT137 ترياكات 8A
الوصف
بفضل تيار الإمساك والالتقاط المنخفض، يُوصى بشدة بترياك BT137
من السلسلة للاستخدام في
الأحمال المقاومة المتوسطة والصغيرة.
الحمل.
الخصائص الرئيسية:
الرمز | القيمة | الوحدة |
IT(RMS) | 8 | A |
VDRM/VRRM | 600/800 | V |
VTM | ≤1.6 | V |
الحدود القصوى المطلقة:
المعلمة | الرمز | القيمة | الوحدة |
نطاق درجة حرارة الوصلة للتخزين | Tstg | -40~150 | ℃ |
نطاق درجة حرارة وصلة التشغيل | Tj | -40~125 | ℃ |
جهد الذروة المتكرر في حالة الإيقاف (Tj=25℃) | VDRM | 600/800 | V |
جهد الذروة العكسي المتكرر (Tj=25℃) | VRRM | 600/800 | V |
تيار الحالة الموصلة RMS | IT(RMS) | 8 | A |
تيار الذروة غير المتكرر في حالة التوصيل (دورة كاملة، F=50Hz) |
ITSM |
65 |
A |
قيمة I²t للانصهار (tp=10ms) | I2t | 21 | A²s |
| المعدل الحرج لـ الارتفاع لـ في حالة التوصيل التيار (IG=2 × IGT) | Ⅰ- Ⅱ-Ⅲ | 50 | ||
| dI/dt | Ⅳ | 10 | A/ μs | |
| ذروة البوابة التيار | IGM | 2 | A | |
| متوسط البوابة تبديد القدرة | PG(AV) | 0.5 | واط | |
| ذروة البوابة القدرة | PGM | 5 | واط | |
الخصائص الكهربائية (Tj=25℃ ما لم يُذكر خلاف ذلك)
| المعلمة | القيمة | |||||||
| ظروف الاختبار | الربع | D | E | F | G | الوحدة | ||
| Ⅰ- Ⅱ-Ⅲ | 5 | 10 | 25 | 50 | ||||
| IGT | Ⅳ | 10 | 25 | 70 | 100 | mA | ||
| VGT | VD=12V, RL=33Ω | Ⅰ- Ⅱ-Ⅲ-Ⅳ | MAX | 1.3 | V | |||
| VGD | VD=VDRM | Ⅰ- Ⅱ-Ⅲ-Ⅳ | الحد الأدنى | 0.2 | V | |||
| Iع | IT=100mA | MAX | 10 | 20 | 40 | 60 | mA | |
| Ⅰ-Ⅲ-Ⅳ | 10 | 30 | 50 | 70 | ||||
| IL | IG=1.2IGT | Ⅱ | MAX | 20 | 40 | 70 | 100 | mA |
| VD=0.66×VDRM Tj=125℃ بوابة مفتوحة | ||||||||
| dV/dt | الحد الأدنى | 20 | 50 | 100 | 200 | V/ µs | ||

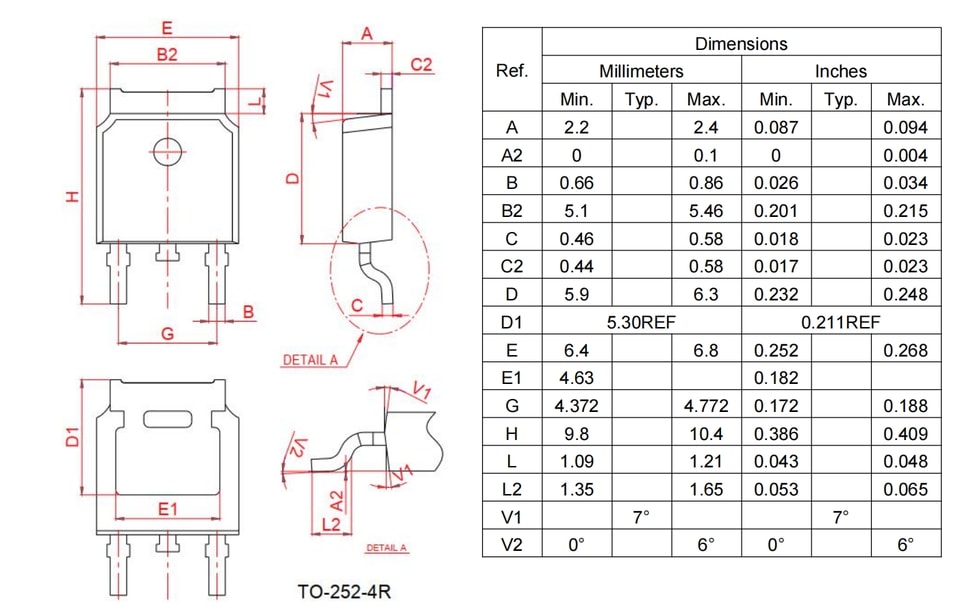

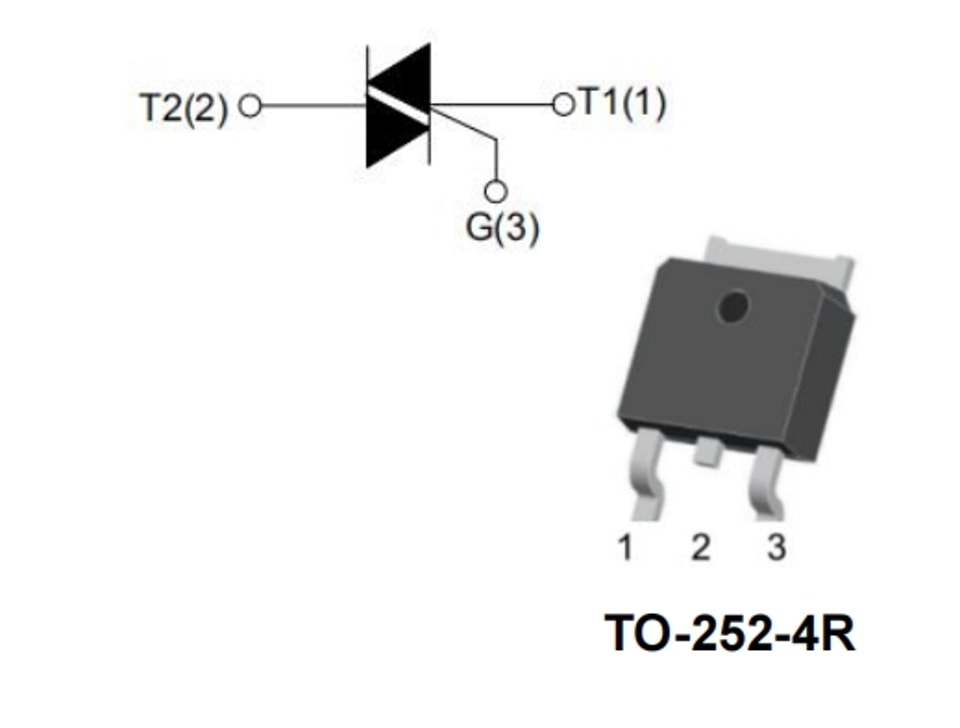

الحزمة البيانات الميكانيكية البيانات
