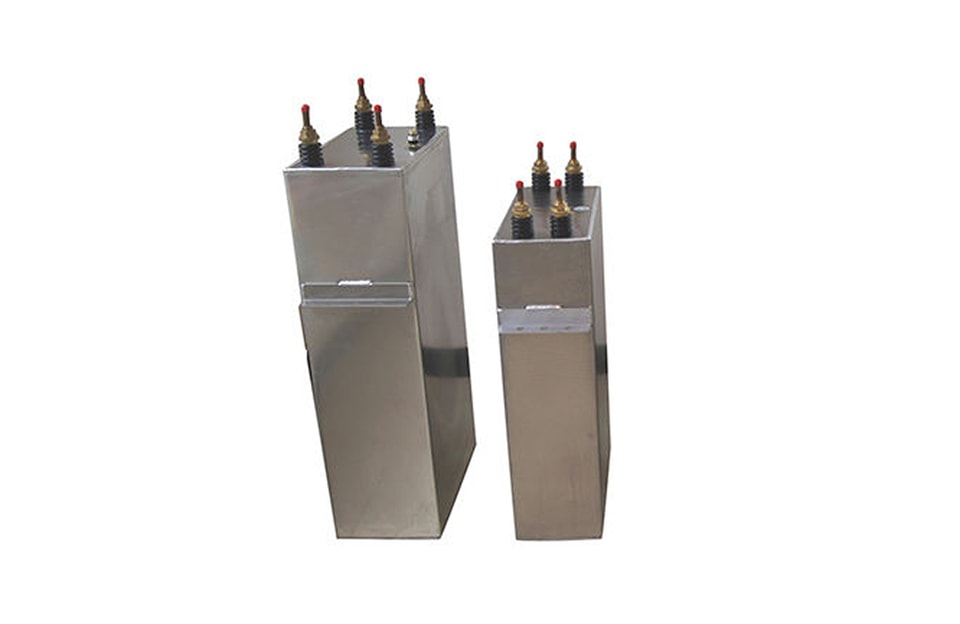

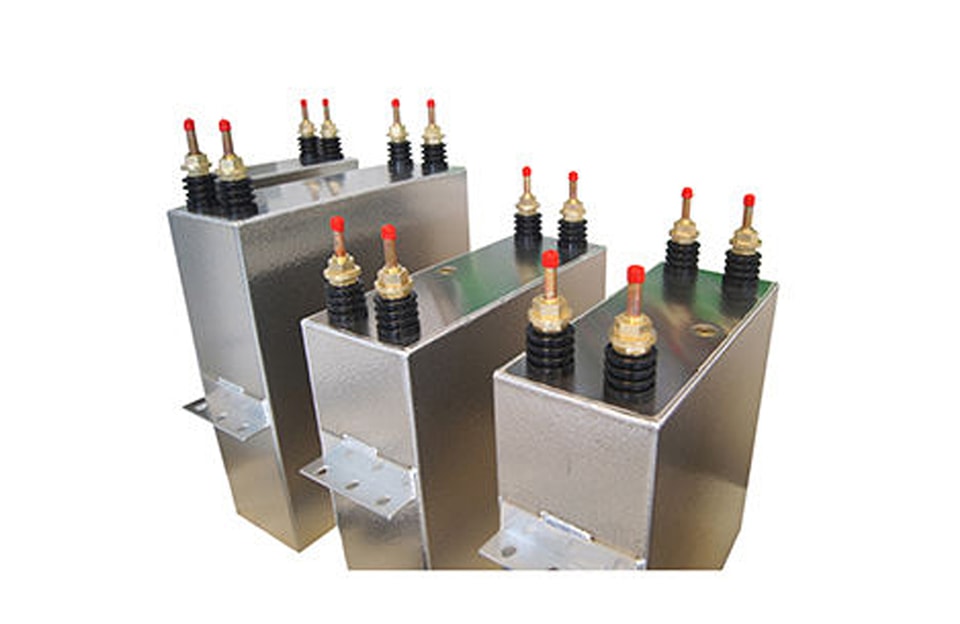

سلسلة DCMJ، مكثف قدرة مرشح تيار مستمر مبرد بالماء للتردد المنخفض/المتوسط
الوظيفة والتطبيق:
يُستخدم لجهد دخل AC بمدى 380--1150 فولت، وجهد مستمر متوسط أقل من 2 كيلوفولت، ودائرة سلسلة لمصدر طاقة فرن الحث منخفض التردد (<1 كيلوهرتز) ومتوسط التردد (1-8 كيلوهرتز).
النقاط التقنية المميزة:
*غشاء معدني مترسب خاص، يتحمل dv/dt وdi/dt مرتفعين
*تبريد مائي من الجانبين، يحسن قدرة التيار الكهربائي
*يمكن تخصيص مخطط التبريد المائي الفردي / المجمع
*يجب أن تكون مياه التبريد ماءً نقيًا، وستكون درجة حرارة الماء الخارج أقل من 40℃
شروط الاستخدام/المعلمات التقنية/معايير المنتج:
نطاق درجة الحرارة: -25℃～+50℃
الجهد المقنن: UN(dc):≤2KV(DC)
السعة المقننة CN： ≤8000uF
خطأ السعة △C: ±5%
أقصى تيار Irms:≤2500A（يمكن تخصيص المنتجات،
3000-4000 A ）
معايير المنتجات:
IEC61071-1（1991）
GB/T17702.1-1999
كما يمكن تصنيعها وفقًا لمعايير العملاء
حلول تطبيق مكثفات القدرة لفرن الحث / التشغيل والإيقاف / مصدر طاقة آلة اللحام
سلسلة DCMJ، مكثف قدرة مرشح تيار مستمر مبرد بالماء للتردد المنخفض/المتوسط
الوظيفة والتطبيق:
يُستخدم لجهد دخل AC بمدى 380--1150 فولت، وجهد مستمر متوسط أقل من 2 كيلوفولت، ودائرة سلسلة لمصدر طاقة فرن الحث منخفض التردد (<1 كيلوهرتز) ومتوسط التردد (1-8 كيلوهرتز).
النقاط التقنية المميزة:
*غشاء معدني مترسب خاص، يتحمل dv/dt وdi/dt مرتفعين
*تبريد مائي من الجانبين، يحسن قدرة التيار الكهربائي
*يمكن تخصيص مخطط التبريد المائي الفردي / المجمع
*يجب أن تكون مياه التبريد ماءً نقيًا، وستكون درجة حرارة الماء الخارج أقل من 40℃
شروط الاستخدام/المعلمات التقنية/معايير المنتج:
نطاق درجة الحرارة: -25℃～+50℃
الجهد المقنن: UN(dc):≤2KV(DC)
السعة المقننة CN： ≤8000uF
خطأ السعة △C: ±5%
أقصى تيار Irms:≤2500A（يمكن تخصيص المنتجات،
3000-4000 A ）
معايير المنتجات:
IEC61071-1（1991）
GB/T17702.1-1999
كما يمكن تصنيعها وفقًا لمعايير العملاء
لمزيد من المعلومات حول مكثف التيار المستمر، يُرجى تنزيل ملف PDF أعلاه بعنوان «Power Capacitor»
http://www.youtube.com/channel/UCZ3mV8GmGNcX4WcYEoWX-_g/featured
DCMJ UN —— CN，FN，Imax
* يمكن تخصيصها بتجميع 2/4، مع تبريد مائي منفرد.
كما يُقبل التصميم المخصص
كما يُقبل التصميم المخصص
لمزيد من المعلومات حول مكثف التيار المستمر، يُرجى تنزيل ملف PDF أعلاه بعنوان «Power Capacitor»

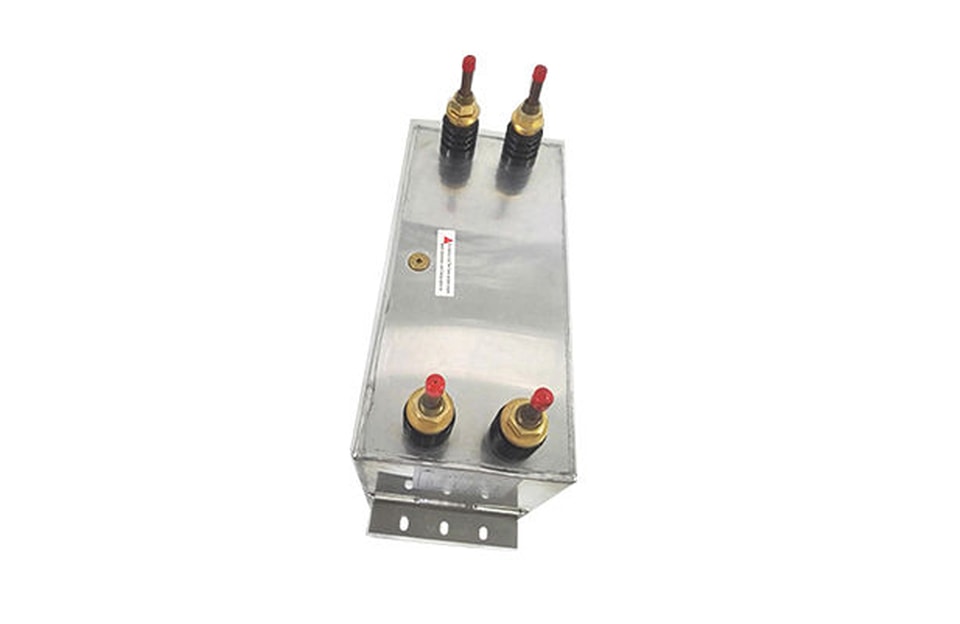

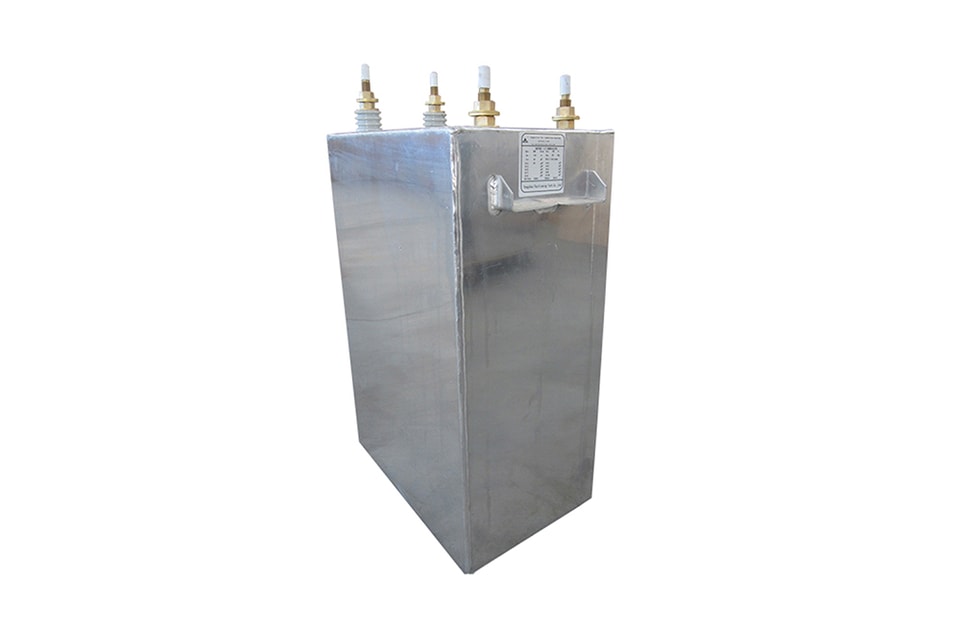

يمكن لـ YZPST توفير القائمة التالية من مكثفات التسخين بالحث المكافئة لمنتجات GE
| النوع | الجهد (Kv) | السعة (Kvar) | التردد (Khz) | قيمة السعة | الطول (مم) | العرض (مم) | الارتفاع (مم) |
| RAM0.55-1089-3.2S | 0.55 | 1089 | 3.2 | 179.1 | 342.9 | 136.7 | 342.9 |
| RAM0.625-883-1.2SS | 0.625 | 883 | 1.2 | 299.9 | 342.9 | 136.7 | 330.2 |
| RAM1.0-3000-0.3S | 1 | 3000 | 0.3 | 1592.3 | 558.8 | 203.2 | 711.2 |
| RAM1.2-200-0.06S | 1.2 | 200 | 3.2 | 6.9 | 342.9 | 111.3 | 393.7 |
| RAM1.25-3000-10S | 1.25 | 3000 | 10 | 30.5 | 330.2 | 127 | 342.9 |
| RAM1.5-2333-3S | 1.5 | 2333 | 3 | 55.1 | 342.9 | 111.3 | 330.2 |
| RAM1.8-2442-1.2S | 1.8 | 2442 | 1.2 | 100.1 | 558.8 | 114.3 | 342.9 |
| RAM2.2-4000-0.3S | 2.2 | 4000 | 0.3 | 438.6 | 558.8 | 203.2 | 711.2 |
| RAM2.4-62-0.3S | 2.4 | 62 | 0.3 | 5.7 | 203.2 | 101.6 | 282.7 |
| RAM2.25-49-0.15S | 2.25 | 49 | 0.15 | 10.2 | 203.2 | 101.6 | 282.7 |
| RAM2.8-4000-0.3S | 2.8 | 4000 | 0.3 | 270.8 | 558.8 | 203.2 | 711.2 |
| RAM2.8-4800-0.4S | 2.8 | 4800 | 0.4 | 243.7 | 558.8 | 184.1 | 711.2 |
| RAM3.0-118-0.7S | 3 | 118 | 0.7 | 2.9 | 203.2 | 101.6 | 282.7 |
| RAM3.0-5450-0.7S | 3 | 5450 | 0.7 | 137.8 | 330 | 215 | 640 |
| RAM3.0-8400-0.7S | 3 | 8400 | 0.7 | 212.3 | 558.8 | 203.2 | 711.2 |
| RAM3.0-13400-1.2S | 3 | 13400 | 1.2 | 197.5 | 558.8 | 203.2 | 711.2 |
| RAM3.6-6000-0.5S | 3.6 | 6000 | 0.5 | 147.4 | 330 | 290 | 850 |
| RAM4.0-7500-0.4S | 4 | 7500 | 0.4 | 74.6 | 330 | 340 | 895 |
| RAM5.0-8000-0.4S | 5 | 8000 | 0.4 | 127.4 | 330 | 390 | 825 |
| RAM6.0-6000-0.3S | 6 | 6000 | 0.3 | 88.5 | 330 | 390 | 720 |
| DCMJ0.9-1640S | 0.9 | 1640 | 342.9 | 124 | 450.8 | ||
| DCMJ0.9-5000S | 0.9 | 5000 | 558.8 | 149.4 | 673.1 |
