YZPST-BT151-650R-L
سلسلة BT151 & nbsp; & nbsp; 12A SCRs
YZPST-BT151-650R-L
الوصف:
ثايرستورات زجاجية متبلورة في ظرف بلاستيكي، سلسلة BT151 SCRs مناسبة لتناسب جميع أوضاع التحكم، تُستخدم في تطبيقات مثل حماية الفولتية الزائدة، دوائر تحكم المحرك في أدوات الطاقة ومساعدي المطبخ، دوائر تحديد التيار الاندفاعي، إشعال التفريغ السعوي ودوائر تنظيم الجهد
.jpg)
سلسلة BT151 12A SCRs
YZPST-BT151-650R-L

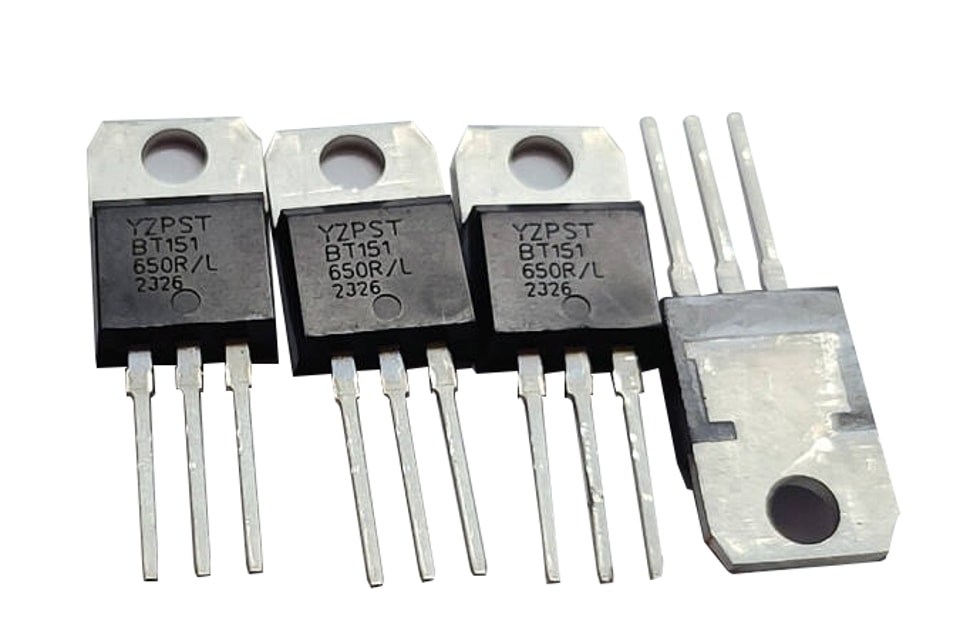

SCR BT151-650R-L TO-220 650V 12A
الوصف:
ثايرستورات مغلفة بالزجاج في ظرف بلاستيكي، سلسلة ثايرستورات BT151 مناسبة لتناسب جميع أوضاع التحكم، تُستخدم في تطبيقات مثل حماية الجهد الزائد بواسطة الشريط الكهربائي، دوائر تحكم المحرك في أدوات الطاقة ومساعدات المطبخ، دوائر تحديد التيار الاندفاعي، إشعال التفريغ السعوي ودوائر تنظيم الجهد
الرئيسية الميزات
|
الرمز |
القيمة |
وحدة |
|
IT(RMS) |
12 |
A |
|
VDRM VRRM |
650 |
V |
|
IGT |
15 |
mA |
مطلق الحد الأقصى التقييمات
|
المعلمة |
الرمز |
القيمة |
وحدة |
|
نطاق درجة حرارة تخزين الاتصال |
Tstg |
-40 ~ 150 |
℃ |
|
نطاق درجة حرارة التشغيل الاتصال |
Tj |
-40~ 125 |
℃ |
|
الجهد المتكرر الذروي بدون توصيل (T =25℃) |
VDRM |
650 |
V |
|
الجهد المتكرر الذروي العكسي (T =25℃) |
VRRM |
650 |
V |
|
تيار الحالة الترددية الفعال (T = 105℃) |
IT(RMS) |
12 |
A |
|
تيار الذروة غير المتكرر للحالة الموصلة (زاوية التوصيل 180°، F=50Hz) |
ITSM |
100 |
A |
|
التيار المتوسط عند التوصيل (زاوية توصيل 180 درجة) |
IT(AV) |
8 |
A |
|
قيمة I2t للانصهار (tp= 10 مللي ثانية) |
I2t |
45 |
A2S |
|
معدل الارتفاع الحرج للتيار عند التوصيل (I =2 ×IGT, tr ≤ 100 نانو ثانية) |
di/dt |
50 |
A/ μS |
|
Peak gate current |
IGM |
4 |
A |
|
Average gate power dissipation |
PG(AV) |
1 |
W |
ELECTRICAL الخصائص (T=25 ℃ ما لم غير ذلك محدد )
|
الرمز |
شرط الاختبار |
|
القيمة |
وحدة |
|
IGT |
V = 12V R = 140Ω |
الحد الأقصى |
15 |
mA |
|
VGT |
الحد الأقصى |
1.3 |
V |
|
|
VGD |
VD=VDRM Tj=125℃ R=1KΩ |
MIN. |
0.2 |
V |
|
IL |
IG=1.2IGT |
الحد الأقصى |
50 |
mA |
|
IH |
IT=50mA |
الحد الأقصى |
30 |
mA |
|
dV/dt |
VD=2/3VDRM Gate Open Tj=125℃ |
MIN. |
400 |
V/μs |
STATIC CHARACTERISTICS
| الرمز | المعلمة | القيمة （ MAX . ） | وحدة | |
| V TM | I TM =23 A tp =380μs | Tj =25 ℃ | 1.6 | V |
| I DRM | V D =V DRM V R =V RRM | Tj =25 ℃ | 5 | μA |
| I RRM | Tj =125 ℃ | 2 | mA | |
حراري
المقاومات
| الرمز | المعلمة | القيمة | وحدة | |
| TO -220M1 | 60 | |||
| Rth (j-a) | تقاطع إلى بيئي | TO -220 FW | 50 | |
| TO -252 | 70 | |||
| TO -220M1 | 1.5 | ℃ /W | ||
| Rth (j-c) | تقاطع إلى الحالة | TO -220 FW | 4.5 | |
| TO -252 | 2 | |||

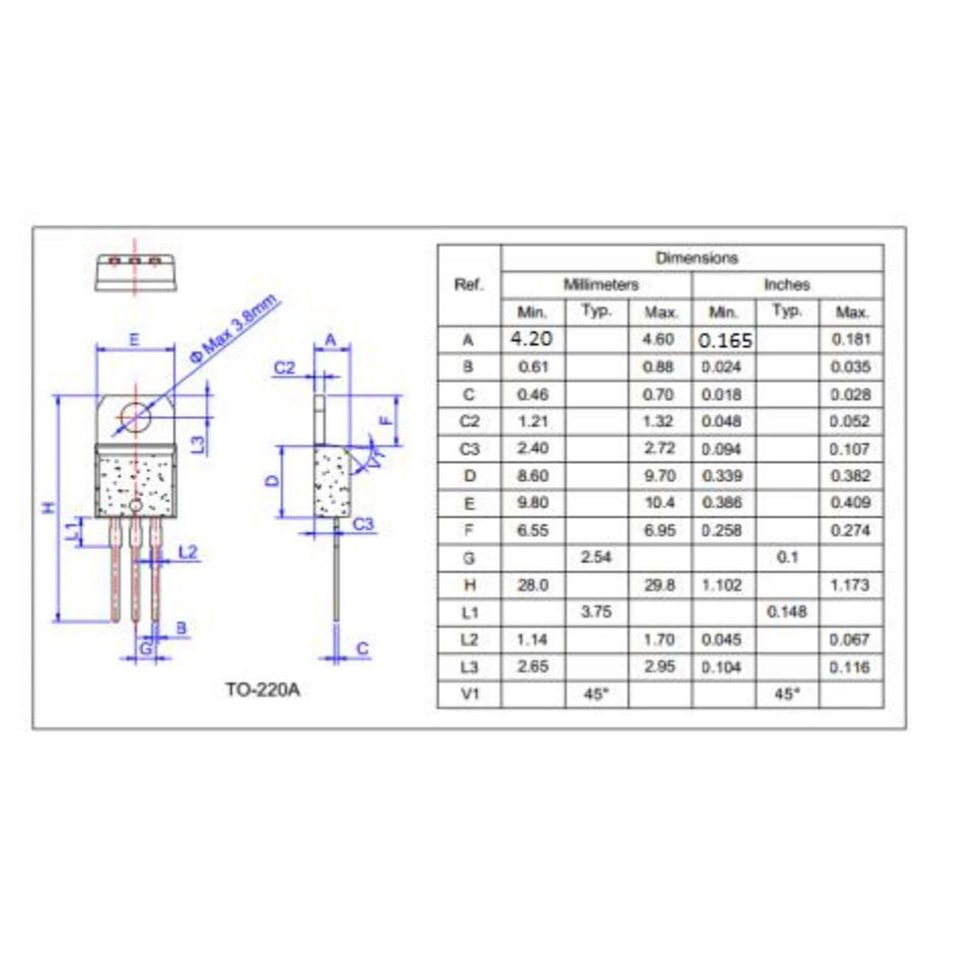

TO-220
الحزمة
الميكانيكية
البيانات
