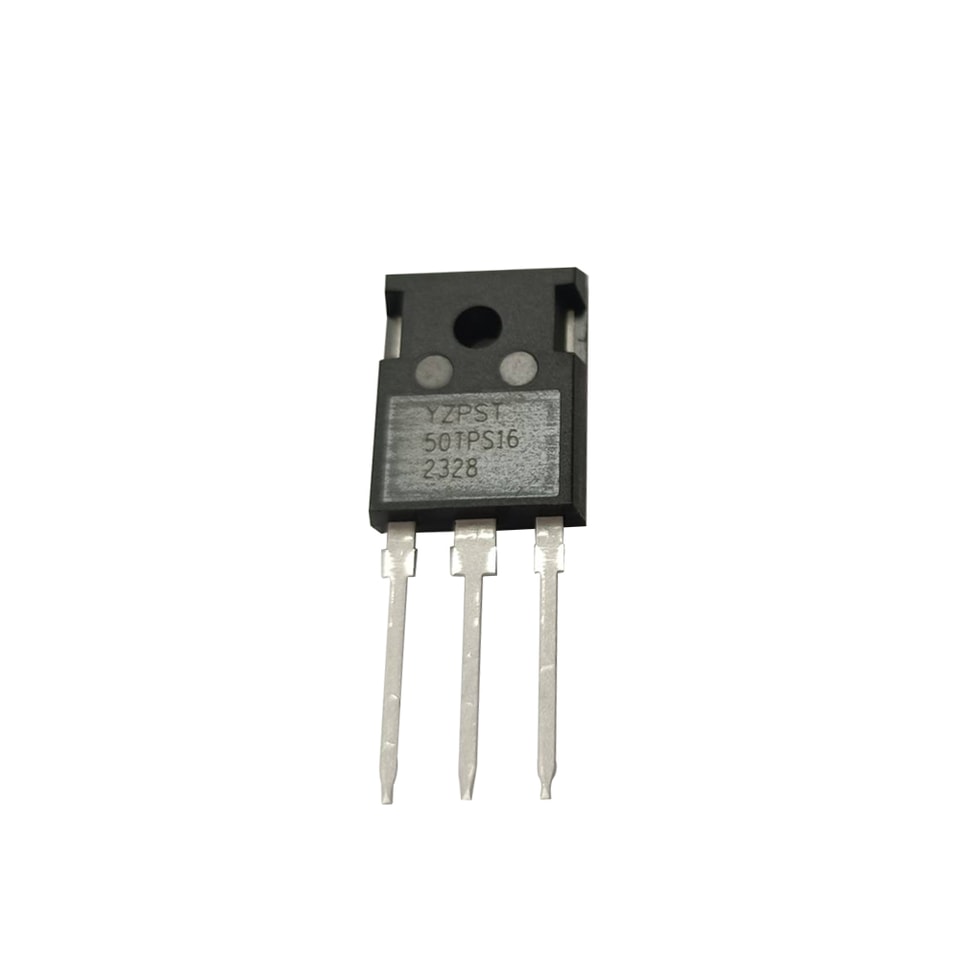

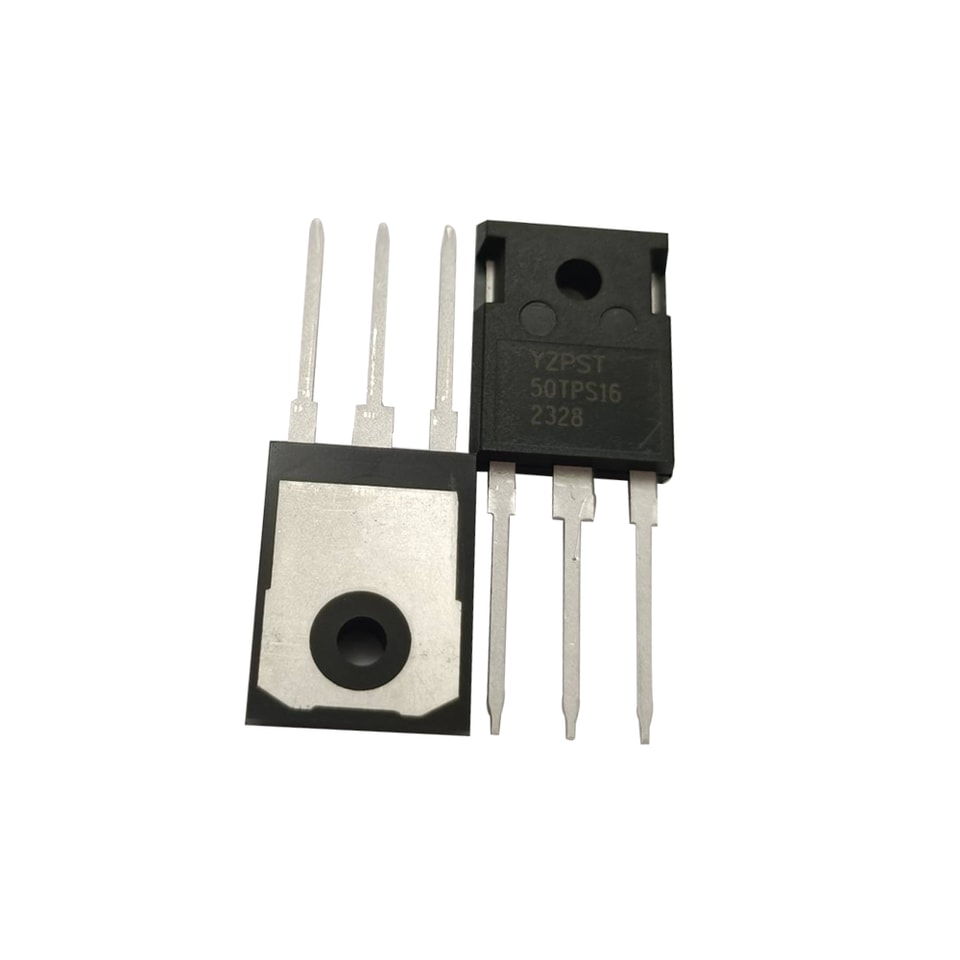

أداء دورة حرارية عالي YZPST-50TPS16 50TPS16 SCR TO-247-3L
المميزات
أداء عالي للدورة الحرارية
سعة جهد عالية
قدرة تيار متزايدة جدًا
التطبيقات
تقويم الخط 50/60 هرتز
تحكم محرك AC ببدء ناعم
تحكم محرك DC
محول الطاقة
تحكم الطاقة المترددة
الإضاءة وتحكم درجة الحرارة
YZPST-50TPS 50A سلسلة SCR
أداء دورة حرارية عالية 50TPS16 SCR TO-247-3L
المميزات
أداء دورة حرارية عالية
سعة جهد عالية
قدرة تحمل تيار عالية جدًا
التطبيقات
تقويم الخط 50/60 هرتز
التحكم في بدء تشغيل محرك AC بشكل ناعم
التحكم في محرك DC
محول الطاقة
تحكم في الطاقة المترددة
تحكم في الإضاءة ودرجة الحرارة
|

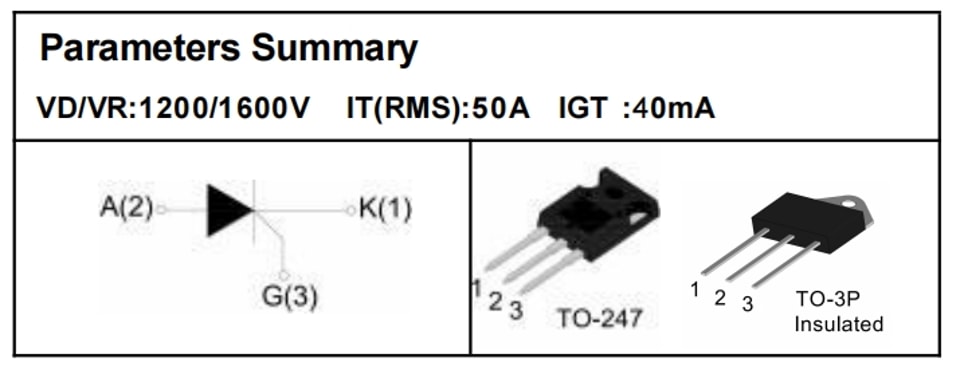

ABSOLUTE MAXIMUM RATINGS |
|||
|
المعلمة |
الرمز |
القيمة |
الوحدة |
|
نطاق درجة الحرارة للتخزين |
Tstg |
-40 ~ 150 |
℃ |
|
نطاق درجة حرارة الاتصال التشغيلي |
Tj |
-40~125 |
℃ |
|
الجهد المتكرر الذروي خارج الحالة (T =25℃) |
VDRM |
1200/1600 |
V |
|
الجهد العكسي القصوى المتكرر (T =25℃) |
VRRM |
1200/1600 |
V |
|
الجهد العكسي الذروي غير المتكرر للإيقاف |
VDSM |
VDRM +100 |
V |
|
الجهد العكسي الذروي غير المتكرر |
VRSM |
VRRM +100 |
V |
|
تيار التشغيل على حالة التوصيل (T = 100 "٪C) |
IT(RMS) |
50 |
A |
|
Non repetitive surge peak on-state current |
ITSM |
630 |
A |
|
قيمة I2t للصهر (tp=10ms) |
I2t |
2450 |
A2 S |
|
معدل الارتفاع الحرج لتيار الحالة السالب t(I =2×IGT، tr ≤100 ns) |
di/dt |
150 |
A/μS |
|
تيار بوابة الذروة |
IGM |
2.5 |
A |
|
استهلاك الطاقة المتوسط للبوابة |
PG(AV) |
2.5 |
واط |
| حراري المقاومات الحرارية | ||||
| الرمز | المعلمة | القيمة | الوحدة | |
| TO -3P | 0.6 | |||
| Rth (j-c) | تقاطع إلى حالة (العاصمة) | TO -247 | 0.55 | ℃/واط |
| كهربائي الخصائص (T=25℃ ما لم غير ذلك محدد) | |||||
| الرمز | اختبار شرط | القيمة | الوحدة | ||
| الحد الأدنى . | النوع . | الحد الأقصى . | |||
| أنا أكبر من | V = 12 V R = 140 \u03a9 | 20 | 40 | 60 | m A |
| V أكبر من | 1.3 | V | |||
| V GD | VD = VDRM Tj = 125 ℃ R= 1KΩ | 0.2 | V | ||
| أنا L | أنا G = 1.2 أنا أكبر من | 300 | mA | ||
| أنا H | IT = 5 0 mA | 200 | mA | ||
| dV/dt | V D =2/3 V DRM بوابة مفتوح Tj =125℃ | 500 | V/ μs | ||
| ثابت الخصائص | ||||
| الرمز | المعلمة | Value( الحد الأقصى ) | الوحدة | |
| V TM | ITM = 140 A tp =380μs | Tj =25℃ | 1.8 | V |
| أنا DRM | V D =V DRM V R =V RRM | Tj =25℃ | 200 | μA |
| أنا RRM | Tj =125℃ | 8 | mA | |

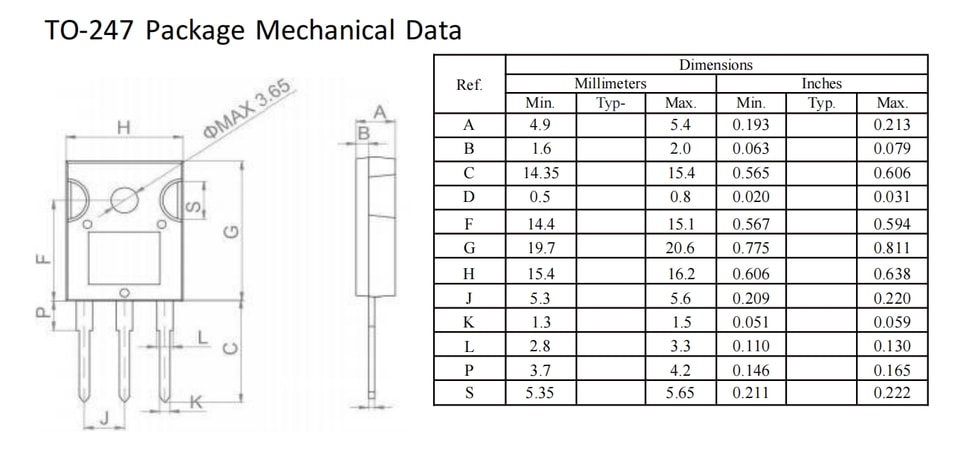

TO-247 Package Mechanical Data
