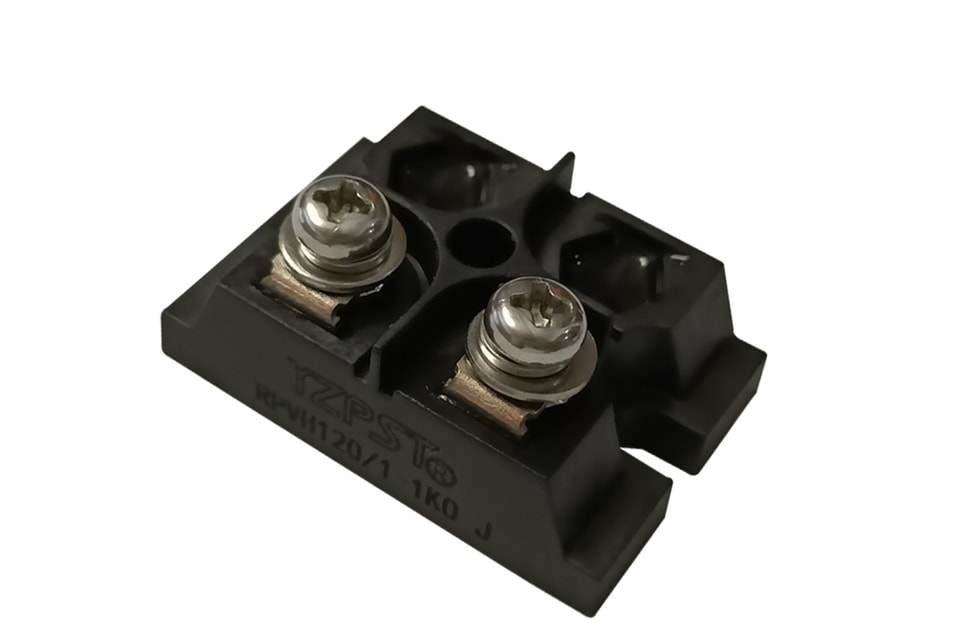

مقاومات طبقة سميكة قدرة RPVH120
النطاق：
تحدد هذه المواصفة الخصائص والمتطلبات العامة لمقاومات RPVH 120 من نوع القدرة ذات الطبقة السميكة.
الأبعاد：اسم المقاس: مم نوع العبوة: SOT-227
تركيب المقاومة：
المعيار المرجعي：
GB/T 5729-2003 المقاومات الثابتة للمعدات الإلكترونية الجزء 1: المواصفة العامة
GB/T 2828.1-2012 إجراء أخذ العينات الفني للفحص دفعةً بدفعة وجدول العينات GB/T 2691-2016 طريقة وسم المقاومات والمكثفات
المعلمات الفنية الرئيسية：
القدرة المقننة | عندما تكون درجة حرارة لوح القاعدة≤70℃، تكون القدرة المقننة 120 واط |
المقاومة /أوم | 1--1M |
الانحراف المسموح به | ±5% |
معامل درجة الحرارة | ±250ppm/℃(25-85℃) |
أقصى جهد تشغيل | 1500V DC |
جهد تحمل العزل | 5KV تيار مستمر 1 دقيقة |
السعة الموزعة | ＜45pF |
مقاومة العزل | ＞10Gأوم |
نطاق درجة حرارة التشغيل | -55℃-+155℃ |
عناصر الفحص الرئيسية، وطرق الفحص، ومتطلبات الأداء:
البند |
ظروف الاختبار |
متطلبات الأداء |
قوة الأطراف | شدّ السلك المرن: 10 نيوتن، عزم نوع المسامير 1.0 نيوتن.متر | ΔR≤±（1%R+0.05Ω） |
اهتزاز عالي التردد | التردد 10~500 هرتز، 10 جم، 6 ساعات | ΔR≤±（1%R+0.05Ω） |
حمولة زائدة | تطبيق 1.5 مرة من جهد القدرة المقنن لمدة 10 ثوانٍ |
ΔR≤±（0.4%R+0.1Ω） |
المتانة في درجة حرارة الغرفة | يكون حمل القدرة المقنن 1000 ساعة، و تكون درجة حرارة اللوح السفلي أقل من 70℃ |
ΔR≤±（5%R+0.05Ω） |
طريقة ومتطلبات تركيب المبدد الحراري
يُركَّب المقاوم على المبدد الحراري باستخدام مسماري M4، ويجب ألا يزيد عزم التركيب عن 1.3 نيوتن·متر (لضمان تحمّل القدرة وتبديد حراري ممتاز)؛
يجب تنظيف سطح التلامس؛
استواء المبدد الحراري: 0.05 مم - 0.1 مم (ضمن نطاق 100 مم)؛ ويجب أن تكون خشونة المبدد الحراري 6.3 ميكرومتر؛
لتحسين التوصيل الحراري، ينبغي طلاء أسطح التلامس (الألومينا، المبددات الحرارية) بشحم سيليكوني.
لمزيد من المعلومات حولYZPST-RPVH120-1Kيرجى تنزيل ملف PDF أعلاه باسم "YZPST-RPVH120 Resistor Spec.SOT-227-R090"
