مكوّن قدرة

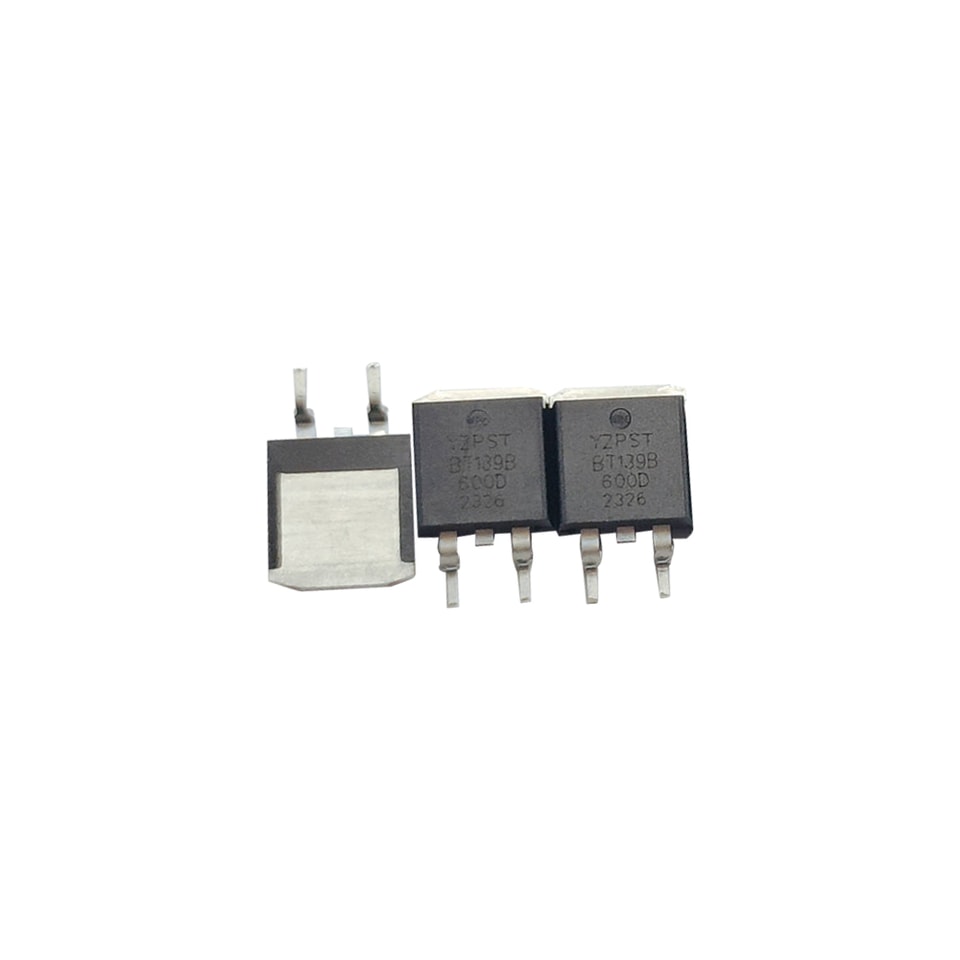

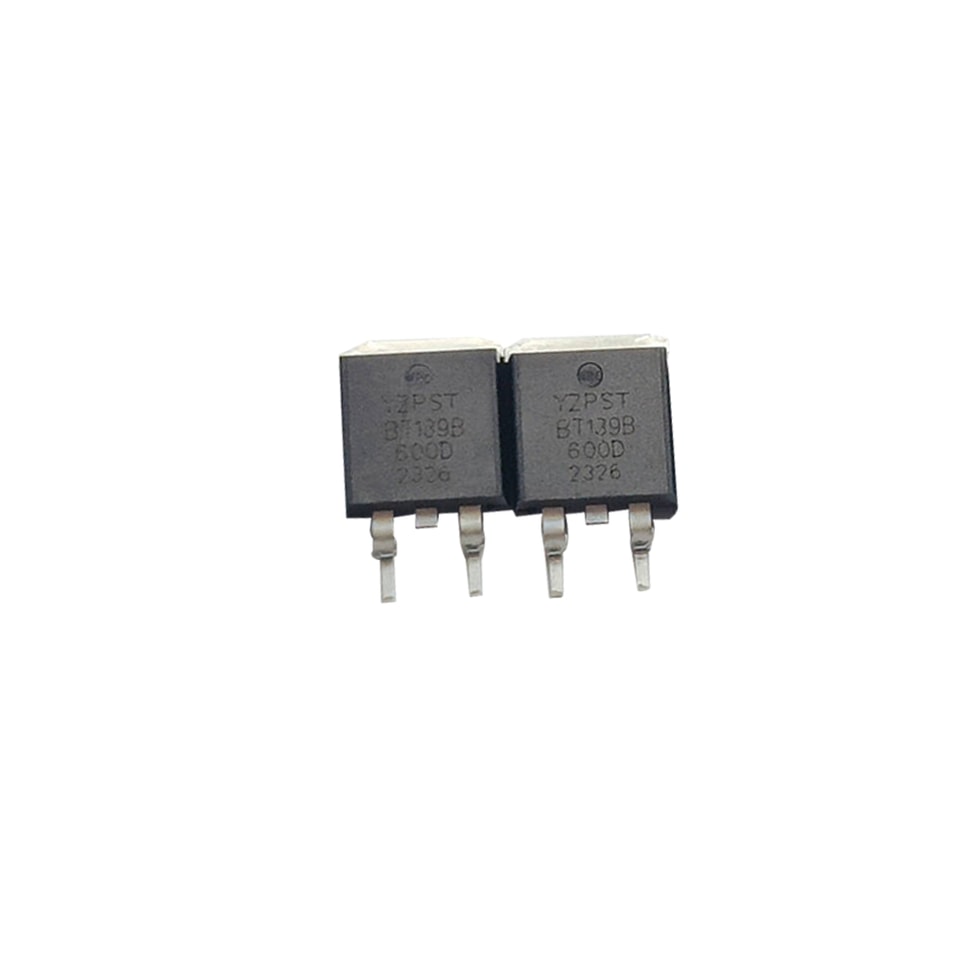

YZPST-BT139B-600D
✓المعلومات الفنية للمنتج✓دعم اختيار موجه للتطبيق✓استفسار عبر الكتالوج والمتطلبات
البريد الإلكترونيinfo@yzpst.net
الهاتف+86 138 0527 8321
نصيحة: أدرج رقم القطعة، والجهد/التيار المستهدف، وبيئة التطبيق.
مركز المستندات
التنزيلات والملفات الفنية
رقم القطعة: YZPST سلسلة BT139 16A ثايريستور ثلاثي
ثايرستور TRIAC BT139B-600D بكثافة تيار عالية 16A
الوصف:
كثافة تيار عالية بفضل تقنية mesa؛ تخميل زجاجي.
التطبيقات
ثايريستورات ثلاثية من سلسلة BT139 مناسبة للتبديل العام للتيار المتناوب.
يمكن استخدامها كوظيفة تشغيل/إيقاف في تطبيقات مثل
المرحلات الثابتة، وتنظيم التسخين، ودوائر بدء تشغيل المحركات الحثية...
أو للتحكم الزاوي في مخففات الإضاءة ووحدات التحكم في سرعة المحركات.
الميزات:
جهد الحجب حتى 600 و800V
تيار الحالة المستقرة الفعّال حتى 16A
تيار القمة غير المتكرر في حالة التشغيل حتى 140A
التصنيفات المطلقة القصوى
| الرمز | المعلمة | الظروف | القيمة | الوحدة |
| VDRM | الجهد الأقصى المتكرر في حالة الإيقاف | TJ=25℃ | 600 و800 | V |
| VRRM | الذروة المتكررة الجهد العاكسالجهد العكسي | TJ=25 ℃ | 600 & 800 | V |
| IT(القيمة الفعالة) | تيار الحالة المستمرة RMS (الكامل جيبية كاملة) | Tc=99 ℃ | 16 | A |
| قمة تيار الاندفاع غير المتكرر في حالة التوصيل التيار (دورة كاملة، Tj=25 | tp=20ms | 140 | A | |
| ITSM | A | |||
| I2t | I2قيمة t للانصهار | tp=10ms | 98 | A2S |
| IGM | ذروة البوابة التيار | 2 | A | |
| PG(AV) | تبديد قدرة البوابة المتوسطةالقدرة المبددة | tp=20µs, TJ=125 ℃ | 0.5 | واط |
| PGM | قدرة البوابة القصوى القدرة | tp=10ms, TJ=125 ℃ | 5 | واط |
| TSTG | درجة حرارة التخزين | -40 150 | ℃ | |
| TJ | درجة حرارة الوصلة | -40 125 | ℃ |
الخصائص الكهربائية
| الرمز | المعلمة | قيمي | الوحدة | |
| VTM IT=15A,tp=380µs | TJ=25 ℃ | 1.65 | V | |
| IDRM VD=VDRM,VR=VRRM | TJ=25 ℃ | 5 | µA | |
| IRRM VD=VDRM,VR=VRRM | TJ=125 ℃ | 1 | mA |
أبعاد المخطط الخارجي للعبوة
TO-263：
